Протокол замера сопротивления изоляции. Образец для однофазной цепи

Видео:Как измерять сопротивление изоляции мегаомметром (электронным)?Скачать

Измерение полного сопротивления петли фаза-ноль

Измерение полного сопротивления цепи (петли) фаза-ноль является частью комплекса приемо-сдаточных и контрольных электроиспытаний при сдаче объектов в эксплуатацию и периодических проверках в рамках системы Планово-предупредительного ремонта.

Требования проведения проверки сопротивления цепи фаза-ноль в Москве и Московской области исходят, как правило, от органов Госпожнадзора и Ростехнадзора РФ, либо, от сетевых и эксплуатирующих организаций в рамках выполнения ими текущих Норм и Правил по составу ПУЭ, ПТЭЭП и системы ППР.

В отношении жилых квартир и индивидуальных жилых домов характерны только разовые замеры (при сдаче в эксплуатацию), в отношении коммерческих нежилых помещений и прочих электроустановок — приемо-сдаточные и периодические.

Базовое предложение на измерение сопротивления петли фаза-ноль

Базовое (типовое) предложение на измерения сопротивления петли фаза-ноль подходит для всех видов жилых и общественных зданий (помещений), равно как и любых других электроустановок напряжением 0,4 кВ. По результатам замеров оформляется Протокол проверки полного сопротивления цепи фаза ноль в соответствии с текущими Нормами ПТЭЭП.

Описание: Проведение замеров полного сопротивления цепи фаза-ноль токоприемников электроустановки помещения площадью до 100м2 и до 20-ти отходящих линий в соответствии с Нормами ПТЭЭП с составлением Протокола проверки

Примечание: По результатам замеров составляется Протокол проверки согласования параметров цепи «фаза-нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников, форма по ГОСТ Р 50571.16-99

Стоимость: 3000 RUB

Условия оплаты: наличными, по факту завершения работ

Защита от возгорания электропроводки

Для того, что бы при коротком замыкании в электропроводке дело не дошло до пожара, в электроцепи устанавливают автоматические выключатели, каковые мы и имеем возможность видеть, например, в квартирном щитке. При протекании тока короткого замыкания, который в сотни раз больше нормального, они практически мгновенно (сотые доли секунды) отключаются.

За столь малый промежуток времени ничего «нагреться и загореться» просто не успевает

Исправный автомат срабатывает при токе в 5-10 раз больше номинального, т.е., если на нем имеется маркировка C16, то мгновенное отключение гарантированно произойдет при токе в 160А, а если C63, то 630А.

В случае не достижения током короткого замыкания порога срабатывания автоматического выключателя, он не отключится не мгновенно, а по условиям токовой перегрузки (5-30 секунд), что, безусловно, достаточно для возгорания соприкасающихся с электропроводником поверхностей.

Для обеспечения противопожарной безопасности необходимо, чтобы автоматические выключатели не только были исправны, но и чтобы ток при короткого замыкания был достаточен для мгновенного срабатывания. Проверить фактический ток КЗ можно только непосредственно измерив прибором, который в просторечии называется «петлеометром» (официально — «гармонический микроомметр»).

Защита от поражения электрическим током при косвенных прикосновениях

По измеренной величине тока однофазного короткого замыкания определяют время автоматического срабатывания защитного аппарата. Это время срабатывания должнобыть в пределах Требований ПУЭ (п.1.7.79) по защите от поражения электрическим током при косвенных прикосновениях путем автоматического отключения питания.

Оформление результатов измерений

По результатам измерений оформляется «Протокол проверки согласования параметров цепи «фаза-нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников» по ГОСТ Р 50571.16-99.

Типовой пример Протокола проверки сопротивления цепи фаза-ноль (электроустановка квартиры)

Некоторые пояснения к форме Протокола проверки цепи фаза-ноль

В «стародавние времена», лет 50 назад, измерять ток короткого замыкания непосредственно не умели, зато можно было померить сопротивление всего участка электросети, в буквальном смысле, от подстанции прямо до розетки.

Муторно, конечно, но вопрос защиты от возгорания настолько важен, что никуда не денешься.

С тех времен нам и досталось название «измерение сопротивления петли фаза-ноль», потому как сначала измеряли сопротивление, а затем по нему вычисляли так важный нам ток короткого замыкания.

Современные приборы способны измерять ток короткого замыкания непосредственно и тут же выдавать результат в виде конкретной величины тока в конкретном месте электросети, так, как если бы там короткое замыкание уже произошло. Сравнив полученную цифру с номиналом установленного в цепи автоматического выключателя, делают вывод о соблюдении условий срабатывания защиты от сверхтока.

Видео:Сопротивление изоляции кабеля, как проверить,норма,правила,кабельный журнал,канал,энергомагСкачать

Протокол измерения сопротивления изоляции: образец заполнения

Протокол измерения сопротивления изоляции: образец заполнения

Любая электросеть, используемая для освещения помещений, для подключения различных бытовых приборов и оборудования, представляет значительную опасность для пользователей.

Об этом обязательно должны помнить все собственники электрифицированных объектов вне зависимости от назначения и типа строения.

Чтобы подтвердить безопасность электросети и выявить любые неисправности, способные нарушать работу системы и приводить к более серьезным последствиям, требуется проводить исследование электрики.

https://www.youtube.com/watch?v=o4-vRRKFyZ4

На основе проведенных испытаний должен составляться протокол измерения сопротивления изоляции, образец заполнения и форма которого приняты государственными органами контроля и указаны в действующих нормативных актах.

Хорошая изоляция должна быть у любой проводки вне зависимости от мощности потребления линией. Даже линии освещения, для питания которых используются провода с минимальной пропускной способностью, могут доставить собственнику здания множество хлопот, если на этих линиях возникнут проблемы с изоляцией.

Причины проблем в изоляции

Изоляция необходима для того, чтобы избежать соприкосновения токоведущих частей сети с другими элементами системы или внешними конструкциями помещения. Из-за особенностей размещения электрических кабелей с изоляцией может быть множество причин выхода изоляции из строя и появления различных дефектов в работе проводки.

Одной из самых распространенных причин проблем в изоляции считаются различные воздействия внешней среды.

Высокая влажность, перепады температуры, механические повреждения – все это нередко становится причиной проблем в изоляции, возникновения серьезных поломок в электросети и опасных для пользователей ситуаций.

Кроме того, изоляция может выходить из строя из-за старения, так как еще не придумано материалов, способных сохранять свои эксплуатационные характеристики дольше определенного срока.

Проверка изоляции

Основной характеристикой, на основе которой можно сделать вывод о состоянии изоляции проводки, является уровень сопротивления изоляции электрическому току.

Существуют различные методики, позволяющие определить актуальное состояние изоляции и точные параметры ее сопротивления.

Проще всего определить параметры сопротивления, заказав комплексную услугу современных электролабораторий, которая предполагает полную проверку электросистемы через проведение электроизмерительных работ, включающих в себя различные исследования и замеры.

На основе проведенных измерительных работ, специалисты электролаборатории создают отчетный документ – протокол, содержащий в себе всю собранную информацию в ходе проведенных исследований электросистемы.

Собственникам нужно помнить, что хоть проверки эксплуатируемой электрической системы необходимы, в первую очередь для обеспечения безопасности жильцов и пользователей электросети объекта, необходимость проведения таких испытаний указывается в действующем законодательстве нашей страны, где также указываются и сроки обязательных проверок электросетей на различных объектах и для различного электрического оборудования.

Стандартные сроки испытаний для объектов, не связанных с повышенной опасностью для пользователей, предполагают проведение профессиональных исследований электрической системы один раз в три года.

Естественно, если у собственника возникают опасения, касающиеся состояния электропроекта однокомнатной квартиры или сети в офисе, ему вовсе не обязательно ждать следующей даты обязательных испытаний.

Чем скорее будут проведены исследования, тем быстрее владелец помещения получит информацию о состоянии системы, и если в работе сети будут обнаружены проблемы, то и они будут устранены до того, как смогут стать причиной значительных поломок и больших неприятностей для собственника.

На рынке сегодня представлено множество профессиональных энергетических предприятий, которые, помимо прочей деятельности, занимаются выполнением электроизмерительных работ на различных объектах, будь то частный дом, офис, магазин или производственное предприятие с большим числом мощных электрических приборов и значительным штатом рабочих. Выбирать подходящее предприятие, которому можно доверить выполнение столь опасных и сложных работ, необходимо не только на основе стоимости оказываемых услуг, но и опыта электриков, их квалификации и подготовки. Только профессиональные специалисты могут провести все необходимые работы таким образом, чтобы у жильцов не возникало опасений по поводу безопасности проживания в том или ином помещении. Кроме того, только сертифицированные электролаборатории могут составлять отчетную документацию о проведенных исследованиях — протокол измерения сопротивления изоляции проводов, который может быть принят государственными органами контроля при периодических проверках.

https://www.youtube.com/watch?v=fV5pPAQqQsQ

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости услуг электролаборатории.

21.05.2015

Видео:Измерение характеристик изоляцииСкачать

Протокола разные по строительству скачать

1 Протокол измерения затухания ОВ смонтированных кабелей на участках регенерации, пример скачать doc, скачать zip.

2 Протокол измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы — «земля») на смонтированном участке регенерации, бланк скачать doc, скачать zip.

3 Протокол измерения кабеля постоянным током, пример скачать doc, скачать zip.

4 Протокол монтажа оптического кросса, пример скачать doc, скачать zip.

5 Протокол монтажа оптической муфты, пример скачать doc, скачать zip.

6 Протокол входного контроля строительных длин ОК, пример скачать doc.

7 Протокол контроля ОК после прокладки, пример скачать doc.

8 Протокол прозвонки симметричного кабеля (форма 16 МВЛКС), бланк скачать doc, скачать zip.

9 Протокол прозвонки коаксиального кабеля типа КМ-4, МКТ-4 (форма 17 МВЛКС), бланк скачать doc, скачать zip.

10 Протокол электрических измерений защищённости на дальнем конце (форма 6 МВЛКС), бланк скачать doc, скачать zip.

11 Протокол электрических измерений постоянным током однокоаксиального кабеля типа ВКПА (форма 11 МВЛКС), бланк скачать doc, скачать zip.

12 Протокол электрических измерений постоянным током коаксиального кабеля типа КМ-4 (форма 9 МВЛКС), бланк скачать doc, скачать zip.

13 Протокол электрических измерений постоянным током малогабаритного коаксиального кабеля типа МКТ-4 (форма 10 МВЛКС), бланк скачать doc, скачать zip.

14 Протокол электрических измерений симметричного кабеля постоянным током (форма 4 МВЛКС), бланк скачать doc, скачать zip.

15 Протокол электрических измерений переходного затухания на ближнем конце (форма 5 МВЛКС), бланк скачать doc, скачать zip.

16 Протокол измерений переходного затухания кабеля, бланк скачать doc, скачать zip.

17 Протокол измерений потенциалов на оболочке кабеля (форма 7 МВЛКС), бланк скачать doc, скачать zip.

18 Протокол измерений кабеля UTP  — витая пара, пример скачать pdf, скачать zip.

19 Протокол измерения кабеля постоянным током (для медных кабелей типа ТПП), бланк скачать pdf, скачать zip.

20 Протокол измерения кабельных линий восстановленных с использованием УВК-ММ2, пример скачать jpg, скачать zip.

21 Протокол измерения строительной длины волоконно-оптического кабеля после прокладки, бланк скачать jpg, скачать zip.

22 Протокол измерения строительной длины волоконно-оптического кабеля после прокладки, пример скачать jpg, скачать zip.

23 Протокол входного контроля строительной длины волоконно-оптического кабеля ВОК, пример скачать jpg, скачать zip.

24 Протокол измерения оптического сплиттера, пример скачать pdf, скачать zip.

25 Протокол проверки наличия цепи между заземлениями, заземлёнными установками и элементами заземлённых установок, пример скачать jpg, скачать zip.

26 Протокол измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы — земля) на смонтированном участке регенерации, пример скачать jpg, скачать zip.

27 Протокол проверки измерения затухания регенерационного участка оптическим тестером, пример скачать jpg, скачать zip.

Протокола по электромонтажным работам :

1 Протокол замеров сопротивлений заземляющих устройств, бланк скачать doc, скачать rar.

2 Протокол проверки сопротивлений заземлителей и заземляющих устройств, пример 1 скачать doc, скачать rar.

3 Протокол проверки сопротивлений заземлителей и заземляющих устройств, пример 2 скачать jpg + стр2, скачать zip

4 Протокол испытаний силового кабеля, пример скачать jpg + стр2, скачать zip

5 Протокол измерений сопротивлений изоляции, бланк скачать doc, скачать zip.

6 Протокол измерений сопротивлений изоляции, пример скачать jpg + 2стр, скачать rar.

7 Протокол проверки сопротивления изоляции проводов и кабелей, пример 1 скачать doc, скачать rar.

8 Протокол проверки сопротивления изоляции проводов и кабелей, пример 2 скачать jpg + стр2 +стр3, скачать zip

9 Протокол осмотра и проверки сопротивления изоляции кабелей на барабане перед прокладкой, пример скачать word doc, скачать zip

10 Протокол испытания изоляции повышенным напряжением переменного тока, пример скачать jpg + стр2, скачать zip

11 Протокол проверки полного сопротивления петли «фаза-ноль», бланк скачать doc, скачать zip.

12 Протокол проверки цепи фаза-нуль в электроустановках напряжением до 1000В с глухим заземлением нейтрали, пример 1 скачать doc, скачать rar.

13 Протокол проверки цепи фаза-нуль в электроустановках напряжением до 1000В с глухим заземлением нейтрали, пример 2 скачать jpg, скачать zip

14 Протокол проверки цепи между заземлителями и заземляемыми элементами, пример 1 скачать doc, скачать rar.

15 Протокол проверки цепи между заземлителями и заземляемыми элементами, пример 2 скачать jpg + стр2, скачать zip

16 Протокол проверки обеспечения условий срабатывания УЗО, бланк скачать doc, скачать rar.

17 Протокол проверки расцепителей мгновенного действия автоматических выключателей в электроустановках напряжением до 1000В, пример 1 скачать doc, скачать rar.

18 Протокол проверки расцепителей мгновенного действия автоматических выключателей в электроустановках напряжением до 1000В, пример 2 скачать jpg + стр2 + стр3, скачать zip

19 Протокол проверки автоматического выключателя, пример скачать jpg + стр2, скачать zip

20 Протокол испытания силового трансформатора, пример 1 скачать jpg + стр2, скачать zip

21 Протокол испытания силового трансформатора, пример 2 скачать doc, скачать zip

22 Протокол измерений напряжения аккумуляторной батареи АКБ, пример скачать jpg, скачать rar.

23 Протокол измерений сопротивлений изоляции аккумуляторной батареи АКБ, пример скачать jpg, скачать rar.

24 Протокол испытания повышенным напряжением переменного тока, пример скачать doc, скачать zip

25 Протокол испытания разрядников и ОПН, пример скачать doc, скачать zip

26 Протокол приёмосдаточных испытаний кабеля АВБбШв 4х70, пример скачать pdf

27 Протокол приёмосдаточных испытаний кабеля АВБбШв 4х185, пример скачать pdf, скачать zip.

28 Протокол приёмосдаточных испытаний кабеля АВБбШв 4х240, пример скачать pdf, скачать zip.

Протокола по пожарной сигнализации :

1 Протокол прогрева кабелей на барабанах, бланк скачать doc, скачать zip.

Протокола по монтажу лифтов :

1 Протокол проверки работы лифта, бланк скачать doc, скачать rar.

2 Протокол испытаний и измерений при полном техническом освидетельствовании лифта (от аккредитованной испытательной лаборатории), бланк скачать doc, скачать rar.

3 Протокол проверки технической документации на лифт (от аккредитованной испытательной лаборатории), бланк скачать doc, скачать rar.

Протокола РЖД (железные дороги) :

1 Протокол испытания вводов, форма скачать doc, скачать zip.

2 Протокол проверки дифференциальной защиты с реле серии РНТ, форма скачать doc, скачать zip.

3 Протокол испытания однофазного трансформатора напряжения, форма скачать doc, скачать zip.

4 Протокол испытания трёхфазного трансформатора напряжения, форма скачать doc, скачать zip.

5 Протокол испытания трансформатора тока маслонаполненного, форма скачать doc, скачать zip.

6 Протокол испытания разъединителя, форма скачать doc, скачать zip.

7 Протокол испытания трубчатых разрядников, форма скачать doc, скачать zip.

8 Протокол испытания силового трансформатора, форма скачать doc, скачать zip.

9 Протокол испытания сухого реактора, форма скачать doc, скачать zip.

10 Протокол проверки полного сопротивления петли фаза-нуль, форма скачать doc, скачать zip.

11 Протокол приёмно-сдаточных, профилактических испытаний генератора, установленного на электростанции, форма скачать doc, скачать zip.

12 Протокол наладки и испытаний масляного выключателя, форма скачать doc, скачать zip.

13 Протокол испытания трансформатора тока с твёрдой изоляцией (встроенного), форма скачать doc, скачать zip.

14 Протокол испытания кабеля, форма скачать doc, скачать zip.

15 Протокол испытания изоляторов опорных, подвесных, проходных, форма скачать doc, скачать zip.

16 Протокол испытания сопротивления растеканию заземляющего контура, форма скачать doc, скачать zip.

17 Протокол проверки наличия цепи между заземлителями и заземляемыми элементами, форма скачать doc, скачать zip.

18 Протокол испытания вентильных разрядников и ограничителей перенапряжений, форма скачать doc, скачать zip.

19 Протокол испытания изоляции в РУ, форма скачать doc, скачать zip.

20 Протокол испытания монтёрских поясов, когтей, ремней, форма скачать doc, скачать zip.

21 Протокол испытания указателей напряжения, форма скачать doc, скачать zip.

22 Протокол испытания указателя напряжения для фазировки, форма скачать doc, скачать zip.

23 Протокол испытания изолирующих штанг, клещей, форма скачать doc, скачать zip.

24 Протокол испытания защитных средств из диэлектрической резины (перчаток, галош, бот), форма скачать doc, скачать zip.

25 Протокол испытания инструмента с изолированными рукоятками, форма скачать doc, скачать zip.

26 Протокол испытания и анализа масла, форма скачать doc, скачать zip.

27 Протокол испытания фильтрустройства тяговой подстанции, форма скачать doc, скачать zip.

28 Протокол проверки земляной защиты присоединений 6-10кВ, форма скачать doc, скачать zip.

29 Протокол испытания быстродействующего автоматического выключателя, форма скачать doc, скачать zip.

30 Протокол проверки дифференциальной защиты с реле серии ДЗТ-10, форма скачать doc, скачать zip.

31 Протокол испытания полупроводникового преобразователя, форма скачать doc, скачать zip.

Протокола по общестроительным работам :

1 Протокол результатов радиографического контроля сварных соединений, бланк скачать doc, скачать rar.

2 Протокол механических испытаний сварных соединений, бланк скачать doc, скачать rar.

3 Протокол результатов ультразвукового контроля сварных соединений, бланк скачать doc, скачать rar.

4 Протокол бурения, бланк скачать doc, скачать rar.

5 Протокол испытаний контрольных образцов бетона на предел прочности при сжатии, пример скачать jpg, скачать rar.

6 Протокол отбора проб грунта, пример скачать jpg+2стр, скачать zip

Вернуться к разделу: «Акты, схемы протокола и прочее».

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

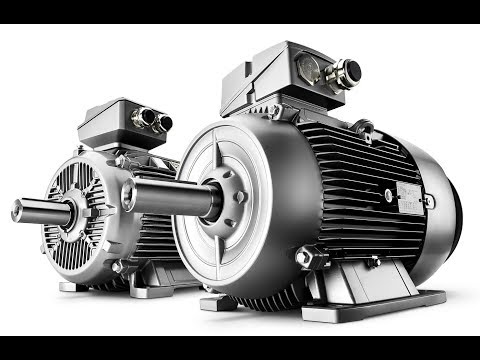

Видео:Измерение сопротивления изоляции электродвигателяСкачать

Замеры сопротивления изоляции электропроводки, молниеотводов. Новости компании «ООО «Санар Плюс»»

Компания «Санар Плюс» предлогает профилактические испытания электроустановок и электроизмерения, которые выполняются в полном соответствии с нормативными актами, ПТЭЭП, ГОСТами и Правилами устройства электроустановок (ПУЭ) и только приборами, занесенными в гос.реестр РФ и прошедшими поверку в ФГУ Ростест и ФГУП ВНИИ МС.

Все специалисты нашей электроизмерительной лаборатории, проводящие замеры и испытания электроустановок с выездом на объекты, высоко квалифицированы и имеют допуск по группе безопасности не ниже IV, с правом проведения работ с повышенным напряжением.

Наша выездная электролаборатория предлагает следующие услуги:

• визуальный осмотр электроустановки;
• анализ проектной документации;
• проверка состояния элементов заземляющих устройств электроустановок;
• проверка наличия цепи и замеры переходных сопротивлений между заземлителями и заземляющими проводниками, заземляемым оборудованием (элементами) и заземляющими проводниками;
• измерение сопротивления изоляции кабелей, обмоток электродвигателей;
• измерение удельного сопротивления земли и сопротивления заземляющих устройств всех типов;
• проверка срабатывания защиты при системе питания с заземленной и изолированной нейтралью;
• измерение полного сопротивления петли «фаза-нуль» (тока однофазного короткого замыкания) с глухозаземлённой нейтралью;
• замеры сопротивления изоляции аппаратов, вторичных цепей и электропроводок, и электрооборудования напряжением до 10 кВ;
• проверка и испытание установочных автоматов питающих линий;
• проверка срабатывания защиты, выполненной плавкими вставками, в электроустановках напряжением до 10 кВ, калибровка плавких вставок;
• проверка автоматических выключателей в электрических сетях напряжением до 1000 В на срабатывание по току;
• измерение переходных сопротивлений контактов и сопротивлений обмоток электрических машин и трансформаторов;
• измерение сопротивления постоянному току обмоток силовых трансформаторов и масляных выключателей;
• испытание повышенным напряжением кабельных линий и электрооборудования напряжением до 10 кВ;
• испытание и измерение характеристик трансформаторов напряжения и трансформаторов тока;
• проверка напряжения и тока срабатывания приводов масляных выключателей;
• проверка устройств релейной защиты, автоматики и телемеханики;
• проверка устройств защитного отключения;
• проверка схем аварийного освещения;
• измерение сопротивления растеканию тока заземляющего устройства;
• проверка систем молниезащиты;
• отыскание кабельных трасс, определение мест повреждения и «прожиг» кабельной линии напряжением до 10 кВ;
• проверка фазировки распределительных устройств и их присоединений;
• измерение напряжения прикосновения.

Данные испытания электроустановок проводятся с целью проверки соответствия параметров электрической сети проекту электроснабжения квартиры, жилого дома, коттеджа и др. и установленным нормам и правилами, для выявления дефектов, приводящих к поражению электрическим током, возникновению пожароопасных ситуаций, поломки электрооборудовании.

По результатам проведенных измерений электроизмерительной лабораторией составляется комплект протоколов (технический отчет), установленного образца:

• протокол визуального осмотра (ЭЛ-1);
• протокол проверки наличия цепи между заземлёнными установками и элементами заземлённой установки (ЭЛ-2);
• протокол замера сопротивления изоляции проводов, кабелей и обмоток электрических машин (ЭЛ-3);
• протокол проверки согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников (ЭЛ-5);
• протокол проверки автоматических выключателей напряжением до 1000 В (ЭЛ-6);
• протокол проверки и испытаний выключателей автоматических, управляемых дифференциальным
• током (УЗО) (ЭЛ-7);
• протокол проверки сопротивлений заземлителей и заземляющих устройств (ЭЛ-8);
• ведомость дефектов (ЭЛ-12);
• заключение (ЭЛ-13).

В случае выявления дефектов и неисправностей специалисты электролаборатории предоставляет Заказчику заполненную ведомость дефектов. При несоответствии проектных схем электроснабжения выполненным электромонтажным работам, либо при их (схемы электроснабжения) отсутствии, составляется комплект исполнительных чертежей (однолинейных схем) электроустановки.

Общая информация о видах испытаний нашей электролаборатории:

• Приемо-сдаточные испытания

Приемо-сдаточным испытаниям подвергается по окончании монтажа всё вновь вводимое в эксплуатацию оборудование для оценки пригодности его к эксплуатации, по окончании проведения испытаний составляется полный комплект протоколов (ЭЛ-1 – ЭЛ-13).

• Эксплуатационные испытания

Эксплуатационным испытаниям подвергается электроустановка, находящееся в эксплуатации, в том числе вышедшая из ремонта. Целью таких испытаний является проверка исправности этой электроустановки.

Периодичность выполнения данных испытаний в действующей электроустановке – 3 года.

По окончании проведения данных испытаний составляется комплект протоколов, необходимый для сдачи в Ростехнадзор и Государственный пожарный надзор (ЭЛ-1, ЭЛ-3, ЭЛ-5, ЭЛ-12, ЭЛ-13).

Проверка схем электрических соединений

Проверка схем электрических соединений нашей электроизмерительной лабораторией предусматривает:

• ознакомление с проектными схемами коммутации как принципиальными (полными), так и монтажными, а также кабельным журналом;
• проверку соответствия установленного оборудования и аппаратуры проекту;
• осмотр и проверку соответствия смонтированных проводов и кабелей (марки, материала, сечения и др.) проекту и действующим правилам;
• проверку наличия и правильности маркировки на оконцевателях проводов и жил кабелей, клеммниках, выводах аппаратов;
• проверку качества монтажа (надежности контактных соединений, укладки проводов на панелях, прокладки кабелей и т. п.);
• проверку правильности монтажа цепей (прозвонку);
• проверку схем электрических цепей под напряжением.

Интересное видео:

Видео:Видео о протоколе измерения сопротивления изоляцииСкачать

Замер сопротивления изоляции

Замер сопротивления изоляции в Санкт-Петербурге — Замер сопротивления изоляции в Санкт-Петербурге

Сопротивление изоляции – отношение напряжения, приложенного к диэлектрику, к протекающему сквозь него току (току утечки).

Сопротивление изоляции — одна из главных показателей исправности изоляции электрооборудования, ввиду этого измерение сопротивления обязательно нужно выполнять вместе со всеми видами проверки состояния изоляции.

Уменьшение сопротивления изоляции ниже норматива может являться причиной получения человеком электрических травм, электрическому замыканию и последующему возгоранию на объекте.

Электрические потери на объекте находятся в прямой зависимости от состояния сопротивления элоектроизоляции. Эти потери происходят через те участки электросети, где состояние сопротивления электроизоляции минимально — это участки с наименее качественной изоляцией.

С таким свойством, как состояние изоляции связана безопасность эксплуатации энергосистемы для обслуживающего ее персонала, а также вероятность ее длительной безаварийной работы.

Для увеличения надежности энергосистемы необходимо следовать правилам проектирования и эксплуатации энергосистем и обращаться для обслуживания только в те организации, которые имеют лицензию на этот вид деятельности и соответствующий опыт и допуски к работам.

Прибор для измерения сопротивления изоляции — Прибор для измерения сопротивления изоляции

https://www.youtube.com/watch?v=iuBRIfcfzSk

Для контроля степени деградации изоляции и потери ее электроизоляционных свойств на всех электрических линиях, расположенных на объекте требуется пеериодически замерять сопротивления изоляции. Для этих работ привлекаются организации, имеющие в своем арсенале специализированное оборудование и специалистов, умеющих профессионально использовать его.

Если при контроле в каждой проверяемой электрической цепи с присоединенными электроприемниками измеренное сопротивление изоляции больше нормативного значения, прописанного в ПУЭ, то ее состояние признают удовлетворительным, что подкрепляется актом и протоколом о результатах измерений.

Цены на услугу Замер сопротивления изоляции в Санкт-Петербурге

Измерение сопротивления изоляции — Измерение сопротивления изоляции

Метод неразрушающего контроля состояния качества электросети, и неразрушающим он будет только в том случае, если соблюдены все условия измерений положенных по нормативам. Для измерения сопротивления изоляции используются измерительные приборы на постоянном токе. Результатом измерения является величина выраженная в килооммах (кОм), мегаоммах (МОм), либо в гигаоммах (ГОм)

Эти величины, измеренные при испытании сопротивления изоляции, и являются показателем качества изоляции между возможными проводниками электричества и указывает на степень безопасности системы от короткого замыкания и прочих явлений в электрооборудовании, связанных с токами утечки между различными токонесущими линиями.

Преимущества этого метода в его неразрушающих воздействии на контролируемую цепь, что позволяет получать объективную картину степени старения изоляции проводов и корпусов электрического оборудования.

Этот метод широко применяется при планированиии планово-предупредительных работ, а также для контроля качества ремонтных, либо монтажных работ.

Различные неблагоприятные факторы приводят к раннему старению электрической изоляции — она сохнет и покрывается трещинами.

Чтобы исключить ситуации, которые могут вызвать возгорания или поражение людей электрическим током на всех электрических сетях и линиях электропередач следует регулярно выполнять измерение сопротивления электрической изоляции, что позволит узнать меру ее изношенности.

Этапы измерения сопротивления изоляции

Измерение сопротивления изоляции — zi-zamer-3

До начала измерения проводится визуальный наружный осмотр кабельных трасс, вместе с этим осматриваются распределительные коробки и оценивается качество соединений электрических проводов.

Пристальное внимание уделяется соединениям кабелей с защитной электроавтоматикой — электрическая изоляция на кабелях должна быть в хорошем состоянии, в случае если изоляция оплавлена или поменяла свою форму — это может быть свидетельством нагрева кабеля при работе под нагрузкой.

Наиболее вероятные причины этого неплотный зажим кабеля в клеммах, либо выход из строя защитного устройства (автоматического выключателя)

Перед тем, как проводить измерения следует обязательно обесточить все потребители электрической энергии, извлечь из электророзеток вилки электроприборов, отключить электрическую вводную линию.

При измерении по приборам контролируется сопротивление изоляции нулевого провода, фазных проводов, а также защитных заземляющих линий при их наличии.

500 КОм — это минимально допустимое значение сопротивления изоляции, если измеренное сопротивление меньше нормативного, то данный проводник настоятельно рекомендуется заменить как небезопасный.

Протокол измерения сопротивления изоляции

Образец Протокола измерения сопротивления изоляции — Образец Протокола измерения сопротивления изоляции

Протокол измерения сопротивления изоляции — Протокол измерения сопротивления изоляции

Образец (бланк) протокол измерения сопротивления изоляции однофазной и трехфазной цепей

В технический отчет о проведении электроизмерений включатся протоколы измерения электрических цепей на контролируемом объекте.

https://www.youtube.com/watch?v=_gG0p5rgbbo

По методике замер сопротивления изоляции необходимо проводить несколько измерений, например для трехфазной пятипроводной линии необходимо выполнить десять замеров сопротивления, а для однофазной трехпроводной линии — только три.

📸 Видео

Измерение сопротивления изоляции и токов короткого замыканияСкачать

Измерение сопротивления изоляции обмотки электродвигателя мегаомметром в домашних условияхСкачать

Мегаомметр. Как измерить сопротивление изоляции мегаомметром.Скачать

ЭЛЕКТРОЛАБОРАТОРИЯ | Проверка электрики после монтажаСкачать

Измерение сопротивления изоляции вводного кабеля приборами METREL MI 3102H BT, MI 3155.Скачать

Как измерять сопротивление изоляции мегаомметром?Скачать

Измерение сопротивления изоляции силового кабеля с помощью мегаомметраСкачать

✅Измерение сопротивления изоляции на электродвигателе с применением мегаомметра Е6-40Скачать

Замер сопротивления изоляции кабеляСкачать

Испытание кабеля 10 кВ марки АСБ 3х240Скачать

КАК ИЗМЕРИТЬ СОПРОТИВЛЕНИЕ С ПОМОЩЬЮ МУЛЬТИМЕТРА [РадиолюбительTV 85]Скачать

Измерение сопротивления изоляции кабеля мегаомметром Е6-24Скачать

Проверка кабелей на целостность изоляции. 0+Скачать

Зачем проверять изоляцию у нового кабеляСкачать

Измерение сопротивления изоляцииСкачать
