Журнал сварочных работ Образец и бланк 2021 года

Журнал сварочных работ – важный документ в работе профессиональных строителей. В этом реестре сотрудником ведется учет всех проводимых сварочных работ на объекте. Вести его имеет право только сварщик третьего разряда и выше. Приказ о его ведении издается руководителем и подписывается сотрудником, который назначен для его ведения.

ФАЙЛЫ
Скачать пустой бланк журнала сварочных работ .docСкачать образец журнала сварочных работ .doc

Обязанность вести журнал сварочных работ должна быть прописана в трудовом договоре или должностной инструкции работника. Трудовое законодательство в этом случае ясно дает понять, что невнимательность здесь недопустима. Ведь уровень ответственности при проведении всех строительных, в частности, сварочных, работ колоссальный.

Как заполняются графы

В документе на титульном листе ясно и четко даны конкретные названия граф, ошибиться здесь трудно. Так, в грамотно оформленном документе могут присутствовать:

• Название компании, которая выполняет поставленную задачу.
• На каком объекте выполняются сварные работы, его адрес и название.
• ФИО и должность сотрудника, который выполняет работы и заносит данные об их выполнении в журнал (в этом пункте предусмотрено место для подписи).
• Название компании, которая разрабатывала проектную документацию на выполнение работ. В этом пункте может стоять прочерк, если проектная деятельность не велась, а сотрудник действовал по готовым схемам и чертежам.
• Шифр проекта.
• Кто изготавливал соединяемые конструкции.
• ФИО представителя заказчика выполняемых сварочных работ с должностью и подписью сотрудника технического надзора.
• Датировка: начало и окончание ведения журнала.

Важный момент! Даже если на стройплощадке работают сразу две бригады сварщиков от разных организаций, они ведут отдельные журналы сварочных работ. И наоборот. Одна организация при переходе на другой объект обязана завести новый журнал.

После титульного листа материально ответственному лицу следует заполнить таблицу с данными о инженерно- техническом персонале, который занимался выполнением сварочных работ. В основном это инженеры и главные инженеры. Именно эти сотрудники сочли нужным соединять металлические элементы в конкретном месте и именно таким образом.

Список может состоять из одной или нескольких строк, это зависит от количества занятых в процессе проектировки и разработки технического задания сотрудников. В любом случае надо записывать данные о работниках максимально полно, с указанием ФИО, образования, категории, специализации и должности.

Два отдельных столбца посвящены дате начала и окончания работы на описываемом объекте.

Если будет происходить судебное разбирательство, то по этим данным можно будет установить виновных в происшествии лиц.

Обязательно должна присутствовать в этой таблице информация, есть ли у инженера, ответственного за корректное выполнение сварочных работы, отметка об аттестации по этому виду строительной деятельности.

В случае ее отсутствия руководитель не имеет права допускать этого специалиста к контролю за выполнением сварочных работ.

После таблицы с данными об инженерах следуют данные о собственно сварщиках, которые несут ответственность за качество проделанной работы и заверяют это своими подписями в последней графе. Помимо нее, в состав второй таблицы о персонале включена информация о:

• ФИО.
• Квалификационном разряде сотрудника.
• Номере личного клейма (оно ставится на каждом выполненном ответственно сварном соединении).
• Удостоверении сварщика (срок его действия, номер, в каком пространственном положении он имеет право сваривать швы).
• Качестве сварки предоставленных пробных образцов (удовлетворительно либо неудовлетворительно).

Клеймо сварщика представляет собой заготовку, состоящую из двух строк чисел высотой в 5 мм и 3 мм в рамке или без оной. Оно помогает определить, кто из сотрудников сваривал то или иное соединение. Особенно это касается сосудов, находящихся под давлением и других металлических соединений, от которых напрямую могут зависеть жизни людей.

Выполнение работы

О том, какие и в каком объеме проводились работы, рассказывает основная таблица журнала, чьи графы содержат:

• Дату выполнения работ, смену.
• Название соединяемых элементов, их марку стали.
• Место и номер сварочного соединения – определяется по чертежу либо схеме.
• Отметку о сдаче и приемке сваренного узла.
• Какие применялись сварочные материалы, номер партии их поставки.
• Климатические условия (обычно указывается только температура, но скорость ветра, наличие осадков тоже желательно прописывать).
• Данные сварщика, номер его удостоверения.
• Номер клейма и личную подпись сотрудника.
• Подпись ответственного за производство работ (мастер участка, главный инженер и пр., это обязательный пункт в каждой графе.).
• Состоялся ли прием сварного соединения. Если да, то ставится «удовлетворительно».
• Примечания либо замечания к выполненной работе.

В самом конце журнала отмечается, сколько в нем страниц прошито.

Прошивка журнала предполагает соединение его отдельных страниц нитями, нумерацию каждой и заклеивание этой конструкции бумажной полоской. Здесь же должна быть печать организации.

Она должна частично захватывать корешок прошивки журнала. Подпись руководителя, у которого на хранении должен находиться документ, дополняет картину.

Внимание! Храниться журнал сварочных работ должен не менее 10 лет с момента составления. А если сотрудники работали во вредных условиях труда, то все 75. При желании документацию такого рода передают в архив.

Где еще описаны рекомендации по заполнению

Документ подробно описывается и приводится в СНиП 3.03.01-87. Именно в этом акте прописана документация, которая заполняется для контроля строительных работ. Иногда журнал антикоррозийной защиты совмещают с журналом сварочных работ, так как антикоррозийная защита может производиться теми же лицами сразу же после сварки.

Видео:Журнал сварочных работ - быстрое заполнение. Заготовка журнала. Исполнительная документацияСкачать

Журнал сварочных работ


Здравствуйте, уважаемый читатель блога, в статье журнал сварочных работ  разберемся, как его заполняют, делюсь своим опытом

При работе с металлоконструкциями без сварки не обойтись и все данные о работе согласно СНиП 3.03.

01-87 «Несущие и ограждающие конструкции» п. 1.

5 вносятся ежедневно в журналы по монтажу строительных конструкций, сварочных работ, антикоррозийной защиты сварных соединений, замоноличивание монтажных стыков и узлов, монтажных соединений на болтах с контролируемым натяжением.

Журнал сварочных работ и антикоррозийной защиты это один документ с двумя разделами в первом сварка во втором  антикоррозия.  Журнал должен быть прошнурован, пронумерован,  как и журнал общих работ, но не регистрируется в контролирующих органах. Делают запись  в раздел 2 «Перечень специальных журналов»,  журнала общих работ о том, что такой документ есть на строительной площадки.

https://www.youtube.com/watch?v=xJPzWrr413g

В принципе ничего сложного в заполнение журнала нет. В первый раз, когда я его заполнял у меня были вопросы о том,  какого сварщика вписывать и что такое  клеймо.

В основном при производстве  сварочных работ участвуют несколько сварщиков, но записывают в журнал одного  или двух имеющие корочки. Аттестованный сварщик имеет свое личное клеймо – это его подпись выполненной работы.

Клеймо имеет несколько видов первый  числа в две строки без рамки и второй вариант числа в две строки с рамкой.  Общее у них одинаковая высота  символов от 3 до 5 миллиметров.

При заполнение журнала у вас должны быть копии удостоверения сварщиков и их номера клейм. Из своего опыта скажу,  что серьезно проверяли номер клейма и аттестацию сварщиков при проведение ванной сварки  арматуры диаметром 32 миллиметра в Тобольске.

Производились работы по армированию железобетонных колонн высотой более 12 метров, ответственные конструкции.  В остальных случаях,  таких как монтаж металлоконструкций не больших зданий, сварочные работы при устройстве фундаментов или армирования монолитных зданий, проверяющие корочки сварщиков смотрели для галочки.

В паспорте сварщика прописаны  допуски на сварку. Клеймы ставятся   на сварках труб  высокого давления и сильнонагруженных конструкций.

Кем заполняется журнал сварочных работ

Согласно СНиП 3.03.01-87 п8.2 следит за качеством и приемкой сварочных работ лицо имеющее документ  о специальном образовании или подготовки в области сварки. У меня такого документа нет и я не имею права вести контроль по сварочным  работам.

На практике было так,  я заполнял журнал сварочных работ на своем объекте, но расписывался потом инженерно-технический работник,  имеющий корочки по ведению и контролю сварочных  работ.

Как контролируются сварочные соединения

Об этом подробно можно почитать в этом же СНиПе п.8 «Контроль качества монтажных соединений». Если коротко  контроль заключается в проверке оборудование, сварочных материалов, инструментов, в визуальном осмотре на проверку геометрических размеров и формы швов, наличие трещин.

Кроме визуального осмотра проверяются радиографическим или ультразвуковым методом 5% при ручной или механизированной сваркой и 2% при автоматизированной. Так же  в проекте могут быть указаны места  обязательного контроля.

Как заполнять журнал сварочных работ

На первой странице пишите адрес вашего объекта и его наименование, название вашей организации и фамилию имя отчество  производителя работ.

В следующем разделе «Данные о проверке технического состояние сварочного оборудования» вносите данные сварочных аппаратов, с которыми вы будете работать.

Далее «Данные о сварщиках» здесь вам понадобятся копии их удостоверений,  записываете  фамилию, имя, отчество  полностью, разряд и номер клейма.

И следующий раздел, который вы должны заполнять каждый день «Данные о производстве сварочных работ».  Как заполняется данный раздел можно увидеть на фото расположенном ниже.

Если на фото плохо видно, читаем ниже по пунктам:

1 дата пишите дату записи производства сварочных работ;

2 Наименование соединительных элементов марка стали. Указываете свариваемые детали, допустим швеллер, уголок, двутавр и марку стали,

3 Место или номер свариваемого элемента. Выписываете из проекта,

4 Отметка о сдаче и приемке узла под сварку. Пишет прораб свои данные,

5 Марка применяемых сварочных материалов. Пишите, какими электродами работаете, обычно в проекте указано какими необходимо производить сварочные работы.

6 Род сварочного тока. Пост

7 Атмосферные условия при сварке, температура окружающей среды,

8 ФИО сварщика номер удостоверения, клеймо. Пишите данные работника,

9 ФИО ответственного за производство работ. Подписывается ответственный за производство работ,

10 Подпись сварщиков, расписываются рабочие,

11 Результаты приемки сварочных работ. Пишите визуально дефектов нет,

12 Отметка о приеме сварных соединений. Прораб, начальник участка,

13 Замечание по контрольной поверке. Пишем замечаний нет,

14 Оценка качества работ пишите удовл., хорошо или отлично.

https://www.youtube.com/watch?v=IR6OrBYPG3U

Это все о чем я хотел рассказать о заполнение журнала, как вы считаете бокс жестокий вид спорта? Ниже расположен видеоролик подборка нокаутов в профессиональном боксе.

Видео:Как заполняется журнал сварочных работСкачать

Сварочные работы: журнал их проведения и безопасность

Чтобы соединение твердых предметов или их частей было неразъемным, его проводят на уровне межатомных связей. Процесс, позволяющий это осуществить, называется сварка, а работы по ее проведению – сварочные. Журнал сварочных работ предусмотрен законодательством, регулирующим ведение строительства.

Меры безопасности при сварочных работах на высоте

Основные требования собраны в документе, утвержденные еще Государственным строительным комитетом СССР, который называется «Строительные нормы и правила»  или СНиП 3.03.01-87 «Несущие и ограждающие конструкции». Он распространяется на производство работ и их приемку при строительстве и реконструкции зданий, сооружений, предприятий и так далее в любой отрасли экономики.

Ведение их, в том числе и сварочных, отражается в журналах. В СНиП им посвящена глава «Сварки и антикоррозийное покрытие закладных и соединительных изделий» и Приложение 2, которое является обязательным.

В Приложении 2 «Оформление обложек и страниц журнала…» детально описывает, как должен заполняться титульный и остальные листы этого документа, а также порядок его ведения.

На обложке журнала ставиться:

• порядковый номер;
• название организации исполнителя;
• название объекта;
• где они проводятся;
• данные ответственного за них и ведение журнала лица;
• сведения об организации проектировщике объекта и сварочных работ;
• шифры проектов.

Кроме того, на титульном листе указывается предприятие, которое:

• изготовило конструкции,
• шифр заказа,
• наименование заказчика и сведения о лице, осуществляющем технический надзор.

Далее отмечается дата начала и окончания заполнения журнала.

Все сварщики в бригаде должны быть экипированы защитными масками и костюмамиПервая страница посвящается персоналу, который будет выполнять сварку. Указывается:

• ФИО;
• специальность;
• образование;
• должность;
• сведения об их аттестации;
• дата начала и окончания работы на объекте.

Страница заполняется в форме таблицы. Следующая таблица посвящается сварщикам, занятым на объекте. В нее вносится:

Профессиональная маска сварщика

• ФИО;
• квалификация;
• личное клеймо;
• номер и срок действия его удостоверения;
• допуск и отметка о пробных и контрольных сварках образцов.

Начиная со второй страницы и до конца журнала, заполняется таблица, содержащая сведения:

• о дате выполнения;
• наименовании элементов, которые соединяются;
• марке стали, из какой изготовлены;
• месте и номере элемента;
• приемке узла;
• марке, применяемых материалов;
• атмосферных условиях.

А также данные: сварщика — ФИО, номер клейма и подпись их и ответственного лица. Записываются сведения о приемке соединения, ставится подпись руководителя и замечания.

Листы журнала нумеруются и прошиваются. Количество страниц и дата, указываются на последней странице обложки. Снизу ставится подпись руководителя организации, выдавшей журнал, его должность и ФИО. Указанные сведения скрепляются печатью.

Безопасность

Сварочное соединение используется для металлов, пластика и керамики. Источниками энергии для нее являются:

Сварочные перчатки

• электрический ток;
• газовое пламя;
• лазерное излучение;
• ультразвук;
• трение;
• электронный пучок.

В процессе сварки есть опасность для природы, материальных ценностей, жизни и здоровья людей. Причем не только для тех, кто выполняет, но и для окружающих. Опасность исходит от применения высоких температур, электрического тока, излучения, вредных газов. Потому проведение сваривания требует предварительного обучения, а непосредственно перед ними инструктажа по технике безопасности.

Работа без перчаток приводит к ожогам рук

Для начинающих сварочные работы – это, прежде всего, теоретические занятия на курсах или профильных учебных заведениях, а потом практические занятия под контролем опытных наставников.

https://www.youtube.com/watch?v=wtD2JI2SRyM

Проведение строительных, монтажных, ремонтных или других подобных работ – процесс, связанный со многими рисками.

Но и когда процесс закончен, и здание или сооружение введено в эксплуатацию, продолжают оставаться риски его обрушения в связи с некачественными работами или применением несоответствующих материалов.

И сварочные одни из тех, которые требуют особого внимания, как при их проведении, так и при приемке и последующей эксплуатации сварного соединения, так и при обучении будущего сварщика, его аттестации и допуске.

Рекомендации

Даже наземная сварка металлоконструкций требует придерживаться мер безопасности

Неслучайно на сварочные работы наряд допуск или распоряжение на них выдается обязательно в письменной форме с четким изложением их:

• содержания;
• места;
• условий;
• времени проведения;
• мер безопасности;
• состава бригады или данных конкретного работника;
• а также ответственного за их соблюдение.

При сварочных работах охрана труда заключается не только в инструктаже сварщиков, но и всех лиц, находящихся в непосредственной близости от их проведения.

Они могут проводиться собственными силами, при наличии работников, обладающих соответствующей квалификацией, опытом и допуском, а также сторонней специализирующейся в этой области организацией. Для ее привлечения составляется соответствующее письменное соглашение.

Договор на сварочные работы – это договор подряда или субподряда. Иногда его заключают в форме договора на оказание услуг. В любом случае с целью контроля качества и техники безопасности их проведения, обязательным приложением к договору должен быть, наряду с другими, журнал сварочных работ.

: Безопасность при проведении сварочных работ

Видео:Видео урок № 17. Часть I. Журнал сварочных работ.Скачать

Правила заполнения журнала сварочных работ

Выполнение профессиональных обязанностей сварщика подлежит строгому документированию. Для этого предназначен журнал сварочных работ, правила заполнения которого на каждом предприятии имеют свою специфику.

Конкретные особенности зависят от направления производственной деятельности и внутреннего распорядка предприятия. В строительстве предусмотрено ведение журнала в рамках регламента РД 111 05 2007.

При монтаже трубопроводных комплексов оформляются документы, соответствующие нормативу ВСН 478 86. Ведомственные нормы учета сварочных работ утверждены руководством.

Запыление титульной страницы

Любой учетный журнал должен быть обязательно прошнурован. Концы шнуровки нужно вывести на лицевую часть, зафиксировать наклейкой с указанием точного количества страниц, всех данных о заполнителе и руководителе.

Информация подтверждается подписями и печатью. Следует обратить внимание на правильное размещение печати. Она частично должна располагаться на наклейке, а другой половиной захватывать лист журнала.

На титульной странице представлены все официальные данные:

• название организации и конкретного объекта,
• должность, фамилия с инициалами, подписью работника, который занимается заполнением журнала сварочных работ;
• название проектов и организаций, их разработавших;
• шифры;
• наименование производственной структуры, изготовившей металлоконструкции;
• название заказывающего предприятия и данные о его руководителе.

В нижней части титула справа указаны даты начала и окончания ведения документа. По центру расположены подписи руководителей, контролирующих состояние учетного документа о сварочных работах.

Внутреннее содержание

На следующих страницах журнала последовательно расположены списки в таблицах. Первый перечень представляет данные об инженерно-технических специалистах с обязательным указанием образовательного уровня, точного названия специальности, должности.

https://www.youtube.com/watch?v=2MWVf_4VVvw

Здесь же заполняются даты начала деятельности на данном объекте, подтверждения квалификации, завершения выполнения задания по сварочным работам.

В следующий список журнала вносят данные о конкретных сварщиках с указанием фамилий, инициалов; уровня профессиональной квалификации; полной информации об удостоверении, подтверждающем право производства сварочных работ.

Завершается строка записью о проведении предварительного контроля, пробного шовного соединения образцов. Работники высокой квалификации, имеющие право сварочной работы с личным клеймом, указывают его номерные знаки.

Согласно образцу, представленному в нормативе Ф-56, далее в журнале нужно заполнить таблицу с представлением даты, смены, лаконичных характеристик детали, марки сплава.

Здесь имеются колонки, в которых нужно указать обозначения на чертеже или номер элемента, с которым проведена сварочная работа; характер использованных вспомогательных материалов и полные данные о погоде в указанный момент времени, в случае если сварка проводилась на улице.

Завершает журнал таблица с указанием информации о приемке работы. В ней содержатся выводы, замечания сварщикам, подписи с указанием исполнителя и работника, уполномоченного проконтролировать производственную операцию при проведении сварочных работ.

Занесение результатов проверок

В каждодневной практике контроль проводят в основном визуально. Внешний осмотр шва профессионалом позволяет увидеть дефекты на полученной поверхности, размеры которых превышают 0,1 мм. Заметным бывает присутствие вкраплений окисленных сплавов.

Более тщательная проверка с применением люминесцентно-цветового исследования позволяет обнаружить капилляры, выходящие на поверхность. Внутренние полости минимальных размеров можно выявить посредством радиационных, магнитных, акустических испытаний. Контролировать каждый раз сварочную работу этими методами невозможно.

Анализ проводится выборочно, с периодичностью, определяемой руководством и инспектирующими организациями. Результаты контрольных испытаний оформляют по форме, соответствующей стандартам. Данные о проверках также заносят в журнал.

Ответственность

Заполнять журнал нужно сосредоточено, имея при себе копии всех документов. Так, если в квалификационном удостоверении не указана автоматическая сварка, как разрешенный вид сварочной работы для данного сотрудника, он не имеет право выполнять такую технологическую операцию.

Все записи постоянно контролируются при проверках. Усиленное внимание рекомендуется уделить внесению шифра с персонального клейма. Его имеют не все исполнители. Это показатель опыта, возможности персонала выполнять сложные сварочные работы в любых производственных обстоятельствах.

Оформление документа серьезная обязанность, отображенная в должностных инструкциях уполномоченного мастера. Ответственный работник должен обязательно иметь минимум второй квалификационный уровень профильной общенациональной аттестации.

Рядовые сварщики не обязаны заносить всю информацию самостоятельно, хотя на практике опытным рабочим эту процедуру иногда доверяют.

В случае заполнения журнала рядовыми исполнителями работ, запись подписывает сотрудник с профильным инженерным образованием. Такая практика не соответствует законодательству, но часто воплощается в реальность на производстве.

Ответственность за достоверность всех внесенных данных возлагается на руководство.

Видео:СТРОИТЕЛЬНЫЕ БУДНИ/ КАКИЕ ЖУРНАЛЫ ВЕДУТСЯ НА СТРОЙКЕ?/ КОНТРОЛЬ СТРОИТЕЛЬНЫХ РАБОТ.Скачать

Журнал сварочных работ СНиП 3.03.01-87 (СП 70.13330.2012 прилож. Б) — Битрейд

Данную форму документа можно отнести к особой контрольно-исполнительной документации в строительной сфере, который используют при реконструкции старых зданий, либо сооружений новых.

Бланк журнала четко изначально был разработан по СНиП специальным Приложением 2 «Несущие и ограждающие конструкции».

В этом журнале содержится информация о сварщиках, которые работают на объекте и производят сварочные работы.

Также, согласно пункту 1.5 Приложения 2, данные об осуществлении строительно-монтажных работ необходимо ежедневно вносить в специальные журналы:

• журнал работ по монтажу строительных конструкций;
• журнал сварных работ СНиП 3.03.01-87 (СП 70.13330.2012 прилож. Б);
• журнал замоноличивания монтажных стыков и узлов;
• журнал выполнения монтажных соединений на болтах с контролируемым натяжением;
• журнал антикоррозионной защиты сварных соединений;

Так же необходимо фиксировать по мере монтажа конструкций точное их положение на специальных геодезических исполнительных схемах и чертежах.

https://www.youtube.com/watch?v=b57l1Uur3T4

На данный момент актуальной формой журнала является Приложение Б по СП 70.13330.2012, хотя особых изменений нет. журнала сварных работ осталось прежним.

Заполнение журнала сварочных работ СНиП 3.03.01-87 (СП 70.13330.2012 прилож. Б)

Журнал непременно должен содержать список персонала, занятого выполнением сварочных работ. В списке нужно указать:

• Фамилию, имя, отчество;
• Специальность, и, конечно, образование;
• Занимаемую должность;
• Дату начала работы на этом объекте;
• Отметку о прохождении необходимой аттестации, и его дату;
• Дату окончания работы на этом объекте.

Журнал должен содержать и список всех сварщиков, которые когда-либо выполняли сварочные работы на заданном объекте. В списке нужно указать:

• Фамилию, имя, отчество;
• Номер личного клейма;
• Классификационный разряд;
• Отметку о сварке контрольных и пробных образцов;
• Наличие удостоверение на право проведения сварочных работ: номер, срок действия, допуск к сварке (шва в пространственном положении).

Существует общепринятая форма журнала, согласно которой нужно указать:

• Дату выполнения работ, смену;
• Наименование соединяемых элементов, марку стали;
• Место, номер (по чертежу/схеме) свариваемых элементов;
• Отметку о сдаче/приемке узлов под сварку (а конкретнее: должность, фамилию, инициалы, подпись);
• Марку применяемых сварочных материалов (флюс, электроды, а также проволока), номер партии;
• Атмосферные условия (скорость ветра, температуру воздуха, осадки);
• Фамилию, И.О. сварщика, номер удостоверения;
• Клеймо;
• Подпись сварщика, сварившего соединения;
• Фамилию, инициалы мастера, который ответственен за выполнение работ;
• Отметку о приемке сварного соединения;
• Необходимые замечания по контрольной проверке.
• И, собственно, подпись руководителя данных сварочных работ;

Оформление журнала производства сварочных работ (СП 70.13330.2012 прилож. Б)

В журнале выполнения сварочных работ обязательно должна присутствовать нумерация каждой страницы, а сам журнал скреплен печатью организации и подписью лица, ответственного за ведение журнала, а также должен быть прошнурован.

К осуществлению сварочных работ на машине контактной (прессовой) сварки (далее употребляем сварке) допускаются лица от 18 лет, которые прошли:

1. медицинское освидетельствование;
2. техническое обучение по этой специальности;
3. инструктаж,
4. сдавшие экзамен,
5. имеющие практические навыки осуществления работ по сварке;
6. имеющие удостоверение на право осуществления работ по сварке.

Сварщик, который не прошёл испытание по сварочным работам, а также не прошедший проверку знаний по:

1. охране труда;
2. пожарной безопасности, не допускаются к выполнению данного типа работ.

Повторный инструктаж, а также проверка знаний по ОТ и производственной санитарии необходимо производить не реже раза в квартал с обязательной отметкой в журнале и, естественно, личной карточке сварщика. При этом, не менее раза в год осуществляется проверка знаний специальной комиссией, которая назначена приказом руководителя предприятия.

Результаты проверок знания сварщиков должны оформляться протоколом. Его номер проставляется в удостоверении, а также скрепляется печатью организации. Сварщики должны проходить периодические медосмотры в установленном законом порядке. Сварщики, переведенные из одного цеха в другое место, могут допускаться к работе после:

• прохождения вводного инструктажа;
• проверки знаний по ОТ.

Производя электросварочные работы, сварщик подвергает себя:

1. опасности поражения электрическим током;
2. воздействия высоких температур;
3. выбросов капель расплавленных металлов;
4. искр из сварочной ванны;
5. радиационного воздействия;
6. мягкого рентгеновского излучения при проведении специальных видов сварки;
7. сильных электромагнитных полей;
8. значительных концентраций сварочной аэрозоли и газов;
9. ионизация воздуха;
10. шума;
11. вибрации;
12. опасности ушибов, а также порезов рук о кромку свариваемых деталей, которые иногда могут стать причинами травм либо профессиональных заболеваний.

При сварке различных изделий из синтетических материалов главными неблагоприятными факторами считаются:

• высокочастотные электромагнитные поля повышенной интенсивности;
• выделение некоторых летучих токсичных веществ:

1. фенола;
2. окиси этилена;
3. формальдегидов;
4. ацетона;
5. органических растворителей.

Применяемое оборудование должно оснащаться предохранительными и, обязательно, ограждающими устройствами. Запрещается осуществлять работы без:

• экранирования;
• устройств местной вытяжной вентиляции.

Осуществляя сварку под слоем флюса (автоматической либо полуавтоматической) любой сварочный аппарат нужно оснащать отдельным заземляющим проводом прямо с заземляющей магистралью.

Все части автоматов либо полуавтоматов нужно надежно заземлять. Плавкие предохранители должны обязательно соответствовать паспортным данным.

Шкафы, пульты — иметь дверцы с блокировкой, которая отключает первичное напряжение при открытии.

Видео:Изменение формы общего журнала работ в 2023 годуСкачать

Заполнение журнала сварочных работ в строительстве: как заполнять, как ведется и на какие работы

Журнал сварочных работ – типичный представитель технической бумажной бюрократии. Но если вы думаете, что наше определение носит негативный оттенок, то вы серьезно ошибаетесь. «Бюрократия» – вполне себе безобидное слово, ставшее неизвестно по какой причине отрицательным штампом.

Можете и нас считать бюрократами, так как мы голосуем всеми руками за порядок в правилах, стандартах и документах. Особенно это касается любого рода технической документации.

А уж если дело касается сварки металлов, то все обязательные документы должны быть в идеальном порядке. Главный документом в этом идеальном «металлическом царстве» является сварочный журнал.

Что такое журнал сварочных работ?

Это документ специального формата под названием «Журнал сварочных работ», который нужно вести в обязательном порядке на любом объекте, где ведутся сварочные работы любого типа и в любом объеме.

https://www.youtube.com/watch?v=r1VBaMg1eIQ

Если говорить в общем, то данный документ должен содержать в себе информацию вот какого рода:

• названия всех свариваемых деталей и их составных элементов;
• чертежи деталей и узловых элементов деталей;
• вид и род используемого электрического тока с перечислением марок проводов и их сертификатов;
• персональные данные каждого сварщика;
• подписи мастеров, принимающих готовый результат сварки;
• нарушения технологических цепочек любого рода;
• любые выявленные дефекты технологического процесса;
• превентивные и принятые меры по устранению дефектов или технических ошибок;
• описание и номера применяемых сварочных швов;

Страницы документа должны быть прошиты и пронумерованы. Печать предприятия и подпись главного лица, ответственного за проведение всех сварочных работ на объекте должны присутствовать в документе также в обязательном порядке. Заполнение журнала сварочных работ также подпадает под строгие правила.

Зачем и кому нужен журнал сварочных работ?

Прежде всего, для осуществления эффективного контроля проведения таких серьезных процессов, с вязанных с металлом. Ведется мониторинг самих процессов, соблюдения технологических стандартов, качества швов, скоростью осуществления сварки и т.д.

Существует несколько видов такого рода документов, они различаются в зависимости от вида, уровня и квалификации проводимых работ по металлу.

Виды таких документов:

• Журнал мониторинга и контроля сварочно-монтажных процессов. Такой документ обязателен на всех буровых объектах или подразделениях РЭС.
• Записи о процессах по месту их проведения и участку объекта. Этот вид документа ведется участковыми специалистами, которые работают на нескольких участках предприятиях.
• Журналы учета проведения отдельных видов сварки – к примеру, аргоновой.

Как именно будет вестись журнал сварочных работ, и какую информацию туда нужно заносить, обговаривается заранее с работодателем. Все правила должны быть конгруэнтны с техническими регламентами, общими корпоративными правилами и системой промышленной безопасности самой организации.

Как заполняется журнал сварочных работ?

Перечень сотрудников, которые заняты выполнением работ по сварке, обязателен.

Он должен содержать в себе следующую персональную информацию:

• фамилия, имя и отчество;
• вся информация о компетентности специалиста, включающая в себя документы, подтверждающие специальность, квалификацию и разряд сварщика, если таковой имеется;
• должность и функциональные обязанности, выполняемые сотрудником на объекте;
• длительность пребывания сотрудника на объекте с датой начала работ;
• отметки с датами о получении сварщиком аттестации;
• дата окончания работ – предполагаемая или фактическая, если они закончились.

Особое место занимают записи о сотрудниках, которые покинули предприятие или были отстранены до окончания общих работ.

Эти записи должны быть исчерпывающими и содержать следующие данные:

• фамилия, имя и отчество;
• данные о клейме, включая номер, которое оставляет сварщик при уходе из предприятия;
• информация, подтверждающие специальность, квалификацию и разряд сварщика, если таковой имеется;
• запись о всем объеме работ, которые выполнил сварщик до своего ухода;
• данные удостоверения: номер и все отметки о допусках и разряде.

Порядок заполнения сварочного журнала

Существует обязательная схема как заполнять журнал сварочных работ, согласно которой вносятся записи о следующих фактах:

• дата выполнения работ с указанием смены;
• перечень деталей и заготовок, с которыми производилась сварка с указанием марок сталей и других расходных материалов;
• участок или рабочее место деталей и заготовок, которые свариваются;
• отметки с личными подписями приема и сдачи промышленного или строительного объекта под сварочные работы;
• способ сварки и вид расходных материалов;
• метеорические условия, при которых ведутся сварочные работы;
• персональные данные сварщика, номер его удостоверения;
• данные клейма;
• личная подпись ответственного производителя работ;
• персональные данные старшего мастера, ответственного за весь объект;
• при необходимости отметки о любых дополнительных проверках и замечаниях личного характера.

Пример заполненного журнала.

Помимо подписей руководителей и пронумерованных страниц, гербовая печать организации, где ведется документ и производятся процессы по металлу, должна быть проставлена в обязательном порядке.

Приложение к сварочному журналу

Помимо основных страниц данного регламентирующего документа в нем имеется специальное приложение для размещения информации о допусках со стандартным примером заполнения форматов сварочного журнала.

https://www.youtube.com/watch?v=hSSpboxj8Rw

К примеру, на работы со сварочными агрегатами могут быть допущены лишь сотрудники старше 18-ти лет и имеющие следующие документы:

• медицинское освидетельствование;
• записи о техническом овладении профессией;
• записи о прохождении инструктажей всех обязательных видов;

Видео:#11 - Журнал сварочных работ ч.2 / Журнал зварювальних робіт / Инженер ПТОСкачать

Что такое журнал сварочных работ – пример заполнения сварщиком

Этот вид журналов относится к технической документации. В этом документе отражается полный объем всех работ, выполняемых сварщиком. Кроме этого, здесь отражено качество, время выполнения той или иной работы и иные данные.

Так как это — один из видов исполнительной документации, ведение журнала обязательно для большинства профильных предприятий и компаний.

Виды сварочных журналов

Журнал относят к тому или иному виду, в зависимости от квалификации выполняемых работ.

1. Журнал, который применяется в качестве контролирующей документации за сварочно-монтажными работами. Этот вид сварочного журнала применяется на таких предприятиях как РЭС.
2. Журнал по месту и по участкам. Этот вид документации заполняется только сварщиками, которые выполняют работы на отведенных участках. При этом один специалист может обслуживать несколько участков одновременно.
3. Журнал сварщика, который занимается аргоновой сваркой.

Любой журнал сварочных работ скачать можно на специальных ресурсах. Все правила и формы заполнения сварочных журналов оговариваются между работодателем и работником.

Особенности заполнения зависят от внутреннего распорядка и направления деятельности компании. Но есть основные моменты, которые необходимо указывать в обязательном порядке.

Журнал сварочных работ, пример заполнения его можно изучить на нашем сайте.

В первую очередь, в журнале необходимо указать полный перечень всех сотрудников, которые занимаются выполнением сварочных работ. В обязательный список данных, включаемых в журнал, должны быть внесены определенные данные.

1. Ф. И. О.
2. Специальность, специализация сварщика, его квалификация. В том числе — разряд.
3. Должность, которую специалист занимает на объекте.
4. Дата начала трудовой деятельности специалиста на указываемом предприятии.
5. Необходимо вносить отметки о прохождении специалистом регулярной аттестации.
6. При окончании сварочных работ в журнале должна быть отметка о дате сдачи работы. Данные указываются для каждого отдельного специалиста.

При отстранении либо увольнении сотрудников, которые выполняли определенную работу на определенном участке, в журнале должны быть указаны все данные на этого специалиста. В этом случае в журнал сварочных работ вносятся все стандартные данные. Подробный журнал сварочных работ скачать можно в разделе специальных ресурсов.

Порядок заполнения журнала

На первой странице нужно указать всю вышеуказанную информацию. Кроме этого, на странице указывается название организации, которая разработала проектную документацию, проект производства сварочных работ, в том числе — и все номера каждого документа, название компании, которая изготовила всю конструкцию и наименование компании, заказавшей выполнение работ.

В следующем разделе указывается полный список специалистов, работающих над выполнением этого заказа. В отдельный раздел заносят данные всех сварщиков.

Журнал сварочных работ, пример заполнения каждого раздела и страницы можно уточнить в специальных органах или технических организациях. Но есть установленный порядок.

1. Требуется указать смену и дату выполнения всего комплекса работ.
2. Перечислить все детали, с которыми работали сварщики. При этом уточняется марка стали и полный перечень всех используемых материалов.
3. Указывается, где именно производились сварочные работы. То есть место или участок.
4. В обязательном порядке необходима отметка о приеме либо сдаче объекта. Под этой отметкой в обязательном порядке должна находиться личная подпись.
5. Вид используемой сварки.
6. Обязательно необходимо указать при каких погодных условиях производились все сварочные мероприятия.
7. Полные данные сварщика, номер личного удостоверения.
8. Клейма.
9. Личная подпись человека, который производил все работы.
10. Ф. И. О. ответственного лица, который производит контроль за объектом, на котором осуществлялись все сварочные работы.
11. Отметки о производстве дополнительного контроля за полным циклом или отдельными фазами выполненных работ. В этой графе можно указать и личное мнение, и замечания.

Каждая страница должна быть пронумерована и зашнурована. На месте печати компании должна стоять подпись руководителя компании, в которой трудится сварщик.

https://www.youtube.com/watch?v=dgMmM33mgdU

К каждому журналу могут прилагаться приложения. В том числе журнал сварочных работ – пример заполнения. То есть образец.

Итак, журнал сварочных работ скачать можно на нашем сайте. Кроме обязательных пунктов в журнал могут вноситься дополнительные данные и сведения.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

🔥 Видео

#10 - Журнал сварочных работ ч.1 / Журнал зварювальних робіт / Инженер ПТОСкачать

Журнал сварочных работ в Адепт:Исполнительная документацияСкачать

Журнал производства работ. Пример и требования заполнения.Скачать

Заполнение журнала регистрации инструктажа на рабочем местеСкачать

Журнал сварочных работ технологических трубопроводов ВСН 478 86 в Адепт: Исполнительная документацияСкачать

Адепт: Исполнительная документация Журнал сварочных работСкачать

Общий журнал работ, заполнение ОЖР, специальные журналы работ в строительстве входного контроляСкачать

Как сварщику рассчитать стоимость сварочных работ✅ Оценка сварочных работСкачать

Журнал Общих Работ | КС-6 | ЖОР | Производителю работ | Инженеру ПТОСкачать

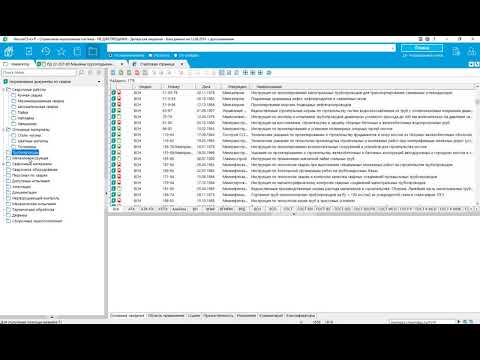

NormaCS Нормативные документы по сваркеСкачать

Как расчитать стоимость сварочных работ и что при этом необходимо обязательно учесть?Скачать

Эти Самодельные Инструменты и Лайфхаки Сэкономят Тебе Кучу ДенегСкачать
