Акт замера сопротивления изоляции

Сопутствующие вопросы: Протоколы электроизмерениям Прогрузка автоматических выключателей Проверка автоматов; Проверка УЗО Технический отчет по электроизмерениям Испытания при повышенном напряжении Тел./факс: +7 (812) 466-46-29 Общая почта: Этот адрес электронной почты защищён от спам-ботов.

У вас должен быть включен JavaScript для просмотра. Технические вопросы: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. Электролаборатория: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Периодичность проведения испытаний сопротивления изоляции электропроводки В соответствии с ПТЭЭП (приложение 3), измерения сопротивления изоляции элементов электрических сетей проводятся в сроки:

• электропроводки, в том числе осветительные сети, в особо опасных помещениях и наружных установках — 1 раз в год, в остальных случаях — 1 раз в 3 года;
• краны и лифты — 1 раз в год;
• стационарные электроплиты — 1 раз в год при нагретом состоянии плиты.

Периодичность проведения электроизмерений в учреждениях здравоохранения устанавливается ГОСТ Р 50571.28-2006 (МЭК 60364-7-710:2002), который утверждён приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г.

Акт замера сопротивления изоляции

ПРОТОКОЛ № 3проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин.Климатические условия при проведении измерений Температура воздуха: +22°С. Влажность воздуха: 60%. Атмосферное давление: 750 мм.
Марка провода, кабеля, кол-во жил сечение провода, кабеля (мм²) Напряже-ние мегаом-метра (кВ) Допуст. сопрот.

Заметки электрика

Если речь идет о производственных компаниях, то вследствие перебоев с электричеством, возникших из-за изъянов, разрывов, порчи электрокабелей и пр. электрооборудования, могут возникнуть сбои в производственных процессах и как следствие, крупные финансовые потери.

Исходя из этого, все предприятия заинтересованы в том, чтобы обслуживание электрокоммуникаций проводилось качественно и своевременно. По результатам каждой проверки состояния электросетей формируются особые отчетные документы, в том числе и акты замера сопротивления изоляции. Что подразумевается под «изоляцией» Любой электрокабель должен быть специальным образом изолирован.

Изоляционное покрытие позволяет разделить между собой провода, по которым идет ток, а также отсоединить эти провода от земли.

Измерение сопротивления изоляции

Важно

Данные измерения проводятся приборам РТ-2048-02 — для автоматов с токами срабатывания электромагнитных расцепителей до 2000А и прибором РТ-2048-12 — для автоматов с токами срабатывания электромагнитных расцепителей до 12000А. Протокол заверяется подписями и печатью. В конце протокола, в специальной таблице указываются данные приборов, применённых в ходе измерений.

Объём протокола: обычно от 2х листов до 30-50 листов в зависимости от количества автоматов на данном объекте. Протокол прогрузки автоматических выключателей Протокол проверки УЗО Результатом проведения электроизмерений является технический отчет об испытании электроустановки.

Внимание

Технический отчет составляется с учетом требований ГОСТ Р ИСО/МЭК 17025, ГОСТ Р 51672, ГОСТ Р 50571.16-2007. Испытания электроустановок могут быть как периодическими так и приемо-сдаточными .

Протоколы для обоих видов испытаний имеют схожий вид.

Протоколы по электроизмерениям, как должны выглядеть

К низковольтным силовым сетям, относят электропроводку в домах и квартирах и вторичные электрические цепи, применяемые в различных электроустановках. Минимально значение сопротивления изоляции для проводников данных систем, должно быть от 0,5 мегаом.

В список контрольных проводников, входят различные виды, которые используются для подключения цепи управления, различной автоматики, данными проводами осуществляется подключение электрических приводов, распределительных и защитных устройств.

Для данных проводников, установлены показатели сопротивления от 1 мегаома.

https://www.youtube.com/watch?v=fV5pPAQqQsQ

Обратите внимание! Перед измерительными работами, каждый кабель проходит классификацию. Измерительные работы по определению сопротивления изоляции, для низковольтных и высоковольтных кабелей и проводов, производят напряжением 2500 Вольт.

Контрольные кабели, в зависимости от характеристик, проверяют напряжением от 500 до 2500 Вольт.

Видео:Видео о протоколе измерения сопротивления изоляцииСкачать

Измерение сопротивления изоляции кабелей мегаомметром

Измерения сопротивления изоляции кабелей и электропроводок мегаомметром в Москве и Московской области проводятся в составе комплекса работ ППР и диагностики при вводе в эксплуатацию, а, так же, до и после ремонта электроустановок зданий и кабельных линий наружного электроснабжения.

В некоторых случаях, например, для КЛ-0,4 кВ после ремонта, измерение сопротивления мегаомметром является единственным, необходимым и достаточным, компонентом комплекса испытаний.

Базовое предложение на измерения сопротивления изоляции с оформлением Протокола проверки

Базовое (типовое) предложение по измерению сопротивления подходит для испытаний кабелей и кабельных линий 0,4 кВ после ремонта, вновь вводимых в эксплуатацию, а, так же, для контрольных испытаний кабеля на барабане.

Описание: Измерение сопротивления изоляции кабеля (кабельной линии) мегаомметром на напряжение 2500В в соответствии с Нормами ПТЭЭП с составлением Протокола по результатам

Примечание: По результатам измерений оформляется Протокол проверки сопротивления изоляции проводов, кабелей и обмоток электрических машин по ГОСТ Р 50571.16-99. Возможно оформление Протокола непосредственно на месте проведения работ

Исходные данные: Адрес объекта, доступ к одному из концов проверяемого кабеля

Стоимость: 5000 RUB

Условия оплаты: наличными, по факту завершения работ

Для измерения сопротивления изоляции электропроводки внутри помещений рекомендуем другое базовое предложение, приведенное здесь.

Нормы для измерений сопротивления изоляции кабелей и кабельных линий

Правила измерений сопротивления изоляции кабелей, как и прочих электроиспытаний, устанавливается нормами ПТЭЭП (Правила технической эксплуатации электроустановок потребителей).

В частности, для силовых кабельных линий, в т.ч. наружных сетей электроснабжения:

Нормы испытания: «Сопротивление изоляции силовых кабелей до 1000В должно быть не ниже 0,5МОм. У силовых кабелей напряжением выше 1000В сопротивление изоляции не нормируется.»

Указания: «Производится мегаомметром на напряжение 2500В в течение 1 мин.»

ПТЭЭП, Приложение 3, п.6.2

Для прочих элементов электрических сетей напряжением до 1000В (в т.ч. электропроводок) следует пользоваться Нормами по ПТЭЭП, Приложение 3.1, таблица 37.

Оформление результатов измерений

По результатам работ оформляется «Протокол проверки (измерения) сопротивления изоляции проводов, кабелей и обмоток электрических машин», форма по ГОСТ Р 50571.16-99.

Типовой пример Протокола проверки сопротивления изоляции кабеля (воздушная КЛ-0,4 кВ системы наружного электроснабжения)

Акт и Протокол измерения сопротивления изоляции (электропроводок) — в чем отличия

При обращении электролабораторию Заказчик, зачастую, не может точно пояснить, какой документ по результатам измерений ему требуется — Акт или Протокол, а ведь это разные документы, предназначенные для разных целей и на разных этапах работ. Поясним различия между этими документами:

Акт измерения сопротивления изоляции электропроводок скачать образец в PDF DOC

Протокол проверки сопротивления изоляции скачать образец в PDF

Цены на измерение сопротивления изоляции

Стоимость измерений (проверки) сопротивления изоляции зависит от удаленности объекта от г.Москва и формируется исходя из базовых расценок.

Базовые расценки на работы по измерению сопротивления мегаомметром на 2500В:

• Испытание кабельной линия напряжением 0,4 кВ — 5 т.р.
• Контрольные испытания кабеля 0,4 кВ на барабане — 5 т.р.
• Проверка электропроводки в помещении до 100м2 — 5 т.р.

Измерения сопротивления мегаомметром, выполняемые в составе работ по диагностике и испытаниям КЛ-10(6)кВ, оплаты не требуют.

Видео:Сопротивление изоляции кабеля, как проверить,норма,правила,кабельный журнал,канал,энергомагСкачать

Акт замеров сопротивления изоляции электросети

В любом месте, где имеется электрооборудование, всегда нужен периодический контроль над основными показателями сети питания. Необходимо постоянно следить за их исправностью. Ведь для многих областей промышленности надёжная работа электрических установок является основной задачей.

Обусловлено это тем, что перебои с питанием могут повлечь за собой многочисленные финансовые потери. Именно в таких случаях и осуществляются измерения специальной организацией – электролабораторией (ЭТЛ).

После всех работ она выдаёт руководителю исследуемого объекта специальный акт замеров сопротивления изоляционного покрытия проводов и заземляющих устройств.

Инженерный центр «ПрофЭнергия» имеет все необходимые инструменты для качественного проведения замера сопротивления изоляции, слаженный коллектив профессионалов и лицензии, которые дают право осуществлять все необходимые испытания и замеры. Оставив выбор на электролаборатории «ПрофЭнергия» вы выбираете надежную и качествунную работу своего оборудования!

Если хотите заказать замер сопротивления изоляции или задать вопрос, звоните по телефону: +7 (495) 181-50-34.

Для чего необходимо контролировать сопротивление изоляции?

Измерение сопротивления изоляции является обязательным видом работ по обслуживанию электрической сети. Осуществляется оно периодически. Интервал между электроизмерениями зависит от характеристик сети, условий её работы и нормативных документов.

https://www.youtube.com/watch?v=-EY2efyFUjo

С помощью замера сопротивления изоляционного покрытия проводки можно найти различные неисправности и поломки, которые не соответствуют существующим нормам и правилам электроустановок (ПУЭ, ПТЭЭП). Заблаговременное их обнаружение позволит предотвратить не только материальные убытки, но и несчастные случаи, связанные с возгоранием и поражением людей электрическим током.

Изоляционное покрытие кабеля необходимо для того, чтобы разделить между собой токоведущие жилы, а также отделить сам провод от земли. Измерение сопротивления является основополагающим параметром в диагностике электрики. Первый такой замер осуществляется ещё на этапе выпуска кабельной продукции, на заводе-изготовителе. Затем – перед самими монтажными работами.

Далее проверка сопротивления производится с определённой периодичностью, согласно ПТЭЭП. Обусловлено это тем, что погодные условия, время, различные повреждения и условия эксплуатации пагубно влияют на состояние изоляции.

Это может привести к самым неожиданным последствиям (возгорание, выход из строя оборудования, поражение людей электрическим током). Поэтому, чтобы не сидеть и не ждать, пока такая аварийная ситуация настанет, следует периодически контролировать такой параметр, как сопротивление изоляции.

Это даст возможность заблаговременно избежать непредвиденных ситуаций.

Акт замеров ↑

Каждое проведение измерения, связанное с обслуживанием электросети, в обязательном порядке должно подтверждаться соответствующим документом – протоколом замера сопротивления изоляции электропроводки. Он также понадобится и в следующих ситуациях:

• при сдаче электрической сети в эксплуатацию;
• при проверке цепи «фаза-нуль»;
• при других различных испытаниях.

Акт замера сопротивления изоляции (образец ЭТЛ вам может представить заранее) включает в себя следующие пункты для заполнения:

• дата;
• область и город;
• название заказчика и объекта;
• адрес;
• где проводится проверка изоляции;
• номер договора;
• рабочее напряжение;
• изоляция, измеренная мегаомметром.

Затем заполняется специальная таблица, в которой указывается:

• название оборудования либо кабеля;
• сечение провода;
• показатели измерения сопротивления между самими жилами, а также между жилами и землёй;
• выводы.

Подобная таблица является основным элементом в документе. Полученные данные позволят максимально точно определить безопасность работы исследуемой системы. В акте о замере сопротивления изоляции в ДОУ необходимо указать, по отношению к каким проводам выполнялся замер. Это важно не только для самих проверяющих, но и для руководителя исследуемого объекта.

Не стоит забывать и о том, что все замеры обязаны производиться исключительно стандартизованными приборами контроля, которые успешно прошли государственную проверку и были внесены в общий реестр допустимых устройств. Для того чтобы подтвердить факт использования именно такого оборудования, в сам акт заносятся его данные, такие, как модель, марка и тип шкалы.

В протоколе испытаний указываются и ответственные лица, которые собственно и проводили данную проверку.

Пример акта замеров сопротивления изоляции судового электрооборудования выглядит аналогично. Заполняется он в такой же форме.

Заполненный образец акта замера сопротивления изоляции визируется подписями и печатью, после чего передаётся руководителю исследуемого объекта.

Как часто нужен такой протокол? ↑

Для всех тех помещений, в которых не содержатся опасные и легко воспламеняемые материалы, химические и взрывоопасные вещества, несущие потенциальную угрозу для человека, периодичность замеров сопротивления изоляции составляет один раз в два года.

Исключением являются электроплиты. Замеры сопротивления изоляции проводки для них необходимо проводить один раз в году. При этом все измерения осуществляются на нагретом устройстве.

Портативные же плиты обследуются, опираясь на определённые правила, которые устанавливаются для такого мобильного оборудования.

Осуществляются они один раз в полгода (для обычной техники) и раз в три месяца – для оборудования, применяющегося в медицинских целях.

Видео:выдаем акт замера сопротивления (протокол замеров сопротивления)Скачать

Акт замера сопротивления изоляции. Образец и бланк 2021 года

Формирование акта замера сопротивления изоляции – необходимый этап процедуры по проверке показателей сети электропитания, задействованной в электрообеспечении предприятий и организаций.

ФАЙЛЫ
Скачать пустой бланк акта замера сопротивления изоляции .docСкачать образец акта замера сопротивления изоляции .doc

Для чего производятся замеры

Данное контрольное действие является обязательной частью комплекса мер по обслуживанию электрической сети.

Основная цель замера сопротивления изоляции — слежение за работой электролиний и своевременное предотвращение любых неисправностей и поломок.

https://www.youtube.com/watch?v=IsFI1IPLdrE

Поврежденная электропроводка может привести к нанесению вреда здоровью людей (в том числе поражению электрическим током и серьезным ожогам), нештатным аварийным ситуациям.

Если речь идет о производственных компаниях, то вследствие перебоев с электричеством, возникших из-за изъянов, разрывов, порчи электрокабелей и пр.

электрооборудования, могут возникнуть сбои в производственных процессах и как следствие, крупные финансовые потери.

Исходя из этого, все предприятия заинтересованы в том, чтобы обслуживание электрокоммуникаций проводилось качественно и своевременно. По результатам каждой проверки состояния электросетей формируются особые отчетные документы, в том числе и акты замера сопротивления изоляции.

Что подразумевается под «изоляцией»

Любой электрокабель должен быть специальным образом изолирован. Изоляционное покрытие позволяет разделить между собой провода, по которым идет ток, а также отсоединить эти провода от земли.

Для того, чтобы оценить, насколько хорошо «работает» такая изоляция, осуществляются замеры ее сопротивления – их результаты являются основным значением в работе специалистов по электрике.

Первое измерение проводится еще на заводе-изготовителе кабеля, затем – при монтаже и впоследствии в течение всего периода использования кабельного изделия. Связано это с тем, что на изоляцию оказывают влияние такие факторы, как погода, срок ее применения, количество, частота повреждений на линии и проч.

Как часто должны проводится замеры

Контроль за электропроводкой, в том числе и измерение сопротивления изоляции, должны производиться регулярно.

Частота проверок зависит от индивидуальных характеристик электросети, условий её эксплуатации, а также нормативных документов, в соответствии с которыми ведется ее обслуживание.

Кто проводит замеры

Для проведения замеров привлекаются электрики и другие специалисты, у которых есть допуск к работе с электрокоммуникациями и электрооборудованием.

Если речь идет о периодических проверках в организации, то для контроля за электроизоляцией создается специальная комиссия, в которую включается работник предприятия и специалист монтажной или обслуживающей компании.

В комиссию должно входить как минимум два человека, но при необходимости ее состав можно расширить за счет сторонних экспертов.

Задача комиссии – проверить состояние кабеля и провести замеры сопротивления изоляционного покрытия, а затем внести все показатели в акт.

Особенности составления документа

Если перед вами встала задача по формированию акта замера сопротивления изоляции, а вы никогда прежде не делали такого документа, мы дадим вам некоторые рекомендации. Посмотрите и готовый пример – на его основе вы без особых усилий оформите собственный бланк.

Перед тем как перейти к подробностям, обрисуем некоторые свойственные для всех подобного рода бумаг, детали.

1. Во-первых, любой акт на сегодняшний день можно писать в свободном виде. Однако, если внутри организации есть его форма – лучше сделать документ по ее типу, поскольку она скорее всего разработана с учетом всех потребностей и содержит нужные столбцы, строки и таблицы.
2. Во-вторых, акт можно составлять вручную или набирать на компьютере. Во втором случае, заполненный бланк нужно распечатать. Это надо для того, чтобы участвующие в контрольных мероприятиях лица могли поставить в документе свои подписи – без этих автографов он не будет считаться действительным. Если предприятие применяет штемпельные изделия для визирования своей документации, в акте следует поставить оттиск печати.
3. В-третьих, акт нужно делать как минимум в двух одинаковых экземплярах – по одному для каждой из сторон, участвующих в измерениях. Кроме того, по мере надобности можно сделать и дополнительные копии, также заверив их надлежащим образом.

После того, как акт будет сформирован и подписан, он подлежит обязательному хранению. Период хранения определяется либо действующим законодательством, либо внутренними нормативными документами предприятия (но не меньше трех лет).

В случае возникновения каких-либо непредвиденных нештатных ситуаций, этот документ может помочь установить виновных лиц и взыскать с них нанесенный ущерб. Пригодится акт и тогда, когда придут представители электроснабжающей организации – они также могут проводить свои проверки.

Образец акта замера сопротивления изоляции

В начале бланка пишется его наименование, дата и место составления. Затем дается следующая информация:

• данные об объекте, на котором производятся замеры;
• сведения о приборе, при помощи которого они осуществляются;
• рабочее напряжение в электросети;
• данные о комиссии, члены которой проводят измерения (здесь надо указать место их работы, должность и ФИО).

Ниже идет табличка, в которую вписываются показания измерительного прибора и дается заключение проверяющих.

Таблица, приведенная в примере, не является строго обязательной – ее можно дополнить информацией, в зависимости от потребностей и задач, которые стоят перед теми, кто делает замеры.

https://www.youtube.com/watch?v=tV25-fOwfUg

Если выявлены какие-то неисправности, члены комиссии должны обязательно указать их наличие, а также дать советы по их устранению. В случае, если к акту прилагаются какие-то дополнительные документы (фото-видео свидетельства поломок, разрывов кабелей, показаний приборов и проч.), это нужно также отразить в документе.

В конце бланк подписывается членами комиссии, автографы расшифровываются.

💡 Видео

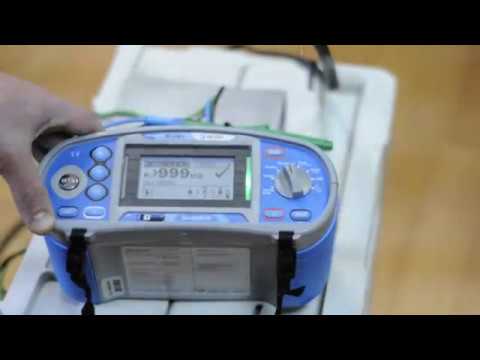

Мегаомметр. Как измерить сопротивление изоляции мегаомметром.Скачать
