Акт опрессовки системы отопления

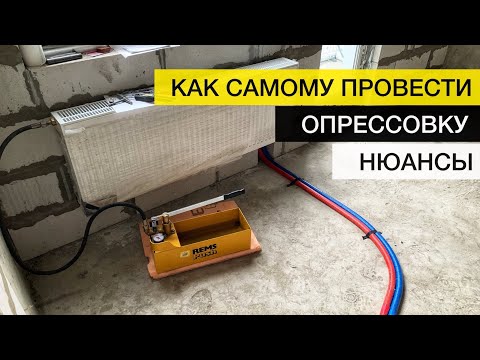

Видео:Новый акт Опрессовки 2018г, как заполняетсяСкачать

Акт опрессовки системы отопления. Образец и бланк 2021 года

Акт опрессовки системы отопления – важный документ, который является результатом проведения гидравлических испытательных работ и гарантией нормального функционирования одной из основных систем жизнеобеспечения россиян в холодное время года.

ФАЙЛЫ
Скачать пустой бланк акта опрессовки системы отопления .docСкачать образец акта опрессовки системы отопления .doc

В каких случаях составляется

Акт обязателен при:

• Вводе в эксплуатацию нового оборудования. Акт будет подтверждением того, что каждый элемент находится на своем месте, монтаж произведен ответственно, система работает.
• Наступлении отопительного сезона. После летнего перерыва в работе трубы могли выйти из строя. После проверки их пропускной способности и составляется акт.
• Уже проведенных ремонтных работах.
• Возникновении купированных аварийных ситуаций на трубопроводе. Специалисты таким образом выявляют объем необходимых работ, слабые места существующей отопительной сети.

Для бесперебойной работы системы отопления необходимы контрольные профилактические проверки, достоверная информация о качественном функционировании системы при запуске.

Кто производит

Самостоятельно частные лица опрессовку системы отопления никогда не проводят, так как это сопряжено с риском для здоровья. Для проведения опрессовки нужны специфические навыки и знания.

Поэтому для осуществления проверки отопления обращаются в специализированные организации. Это может быть теплоснабжающая компания. Также имеет право проводить такие работы обслуживающая компания, если в ее штате есть специалист с подходящим образованием и навыками.

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается.

Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.

), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

https://www.youtube.com/watch?v=vwiHCPdn11c

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Является ли бумага обязательной

Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим.

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

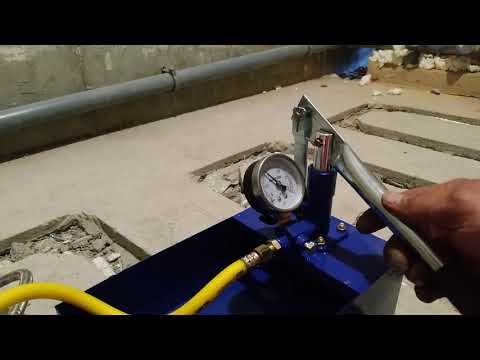

Видео:Опрессовка отопления и водоснабжения.Скачать

Акт опрессовки системы отопления: основания для составления, образец бланка

Опрессовка является важным этапом при создании или эксплуатации системы отопления как для многоквартирных, частных домов, так и для зданий другого назначения. задача опрессовки — испытать качество сборки труб, а именно, оценить, насколько готовы к работе и герметичны все соединения, а также обнаружить дефекты, не выявленные при первичном осмотре, и устранить их.

По завершении всех мероприятий, в качестве документального подтверждения того, что система отопления готова к зимнему сезону, в обязательном порядке составляется акт опрессовки.

Процесс опрессовки проводится не единожды, а в следующих ситуациях:

• перед тем, как начнется отопительный сезон;
• после того, как смонтирована новая схема отопления;
• после ремонта или реконструкции всей системы в целом или любого из ее отрезков;
• после окончания любых строительных работ в здании.

Опрессовка и ее виды

Что такое опрессовка систем отопления вообще? Это процесс испытания схем подачи тепла путем повышения давления в трубах, при помощи нагнетания воды или воздуха. Исходя из этого, различают:

• гидравлические испытания или гидроопрессовку, которая проводится при помощи гидронасосов, подающих в трубы воду, и позволяет получить информацию о прочности системы.
• пневмоопресовку, которая показывает герметичность всех соединений системы в целом и проводится с использованием ручных или электрических пневмонасосов, нагнетающих в трубы воздух.

Из этих двух видов, наиболее опасным является пневмоиспытание и это стоит принять во внимание, так как, если в системе отопления присутствуют любые повреждения, нагнетаемый воздух не просто быстро выйдет, но способен устроить порывы. Поэтому специалисты рекомендуют не превышать давление больше 0, 15 мПа.

При гидроопрессовке в соответствии с техническими нормами нагнетаемое давление можно повышать на 20-30% больше рабочего и эта цифра фиксируется в акте гидравлического испытания систем отопления, при пневмоопрессовке на 40-50%.

Последовательность процесса опрессовки

Весь процесс опрессовки планируется заранее. Документально это выражается в составлении программы опрессовки, которая должна включать:

• наряд-допуск за подписью ответственного лица предприятия, обслуживающего теплосеть;
• схему участков тепловой сети, которые будут подвержены проверке с обозначением мест выпуска давления;
• пофамильный список сотрудников, которые будут проводить испытания, ответственное лицо в том числе;
• схему рассредоточения сотрудников на проверяемом участке и средства связи между ними;
• методику осуществления испытания и обработки выходных данных.

Перед запуском насоса проводят предварительную визуальную проверку соединений и состояние запорных вентилей, а также ставят заглушки для изоляции системы отопления от труб водоснабжения.

Далее по процедуре отключают котел с расширительным баком, совершают промывку труб (один раз в 4-6 лет) от отложений разного рода или мусора. Промывку необходимо делать регулярно, так как у «заросших» изнутри труб падает теплопроводность.

Промывка может производиться разными способами. Здесь учитываются технические параметры системы отопления.

https://www.youtube.com/watch?v=rVUIX0fDxZo

При гидроопрессовке подготовленная система (то есть после промывки) заполняется теплоносителем – водой, затем к сливному крану подключается компрессор. Давление повышают до установленного значения и ведут наблюдение за показателями манометра.

Если система отопления не имеет слабых мест, которые тут же порвутся, манометр не покажет каких-либо существенных колебаний давления. Если он показывает сильное падение давление, то однозначно нужно искать протечку. Хорошо, что это нетрудно.

При пневмоопрессовке пользуются пневмонасосом. Для обнаружения дефектов соединений рекомендуется обработать их перед проверкой мыльным раствором. Насос подцепляется к системе отопления и нагнетает внутрь труб воздух. Дальнейшие действия те же, что и в первом случае. И не стоит забывать о технике безопасности.

Если в процессе испытания в системе отопления были обнаружены негерметичные соединения или порывы, их устраняют и проводят проверку вновь. Эта процедура может повторяться и не один раз, пока система не станет полностью герметичной.

Обычно этот процесс проводят специалисты государственных или частных организаций, имеющие доступ, знания и навыки, способные соблюсти всю последовательность процесса и обеспечить безопасность.

После этого можно переходить к составлению акта опрессовки.

Что такое акт опрессовки, зачем он нужен

Акт опрессовки — документ, имеющий юридическую силу. Он является официальным доказательством того, что:

• все испытания проводились по программе, составленной инженером теплоснабжения в соответствии с нормативами, и сделаны в полном объеме;
• система отопления или ее участок герметичны, работоспособны и готовы к эксплуатации;
• если во время отопительного сезона случится авария, ответственность ляжет на одну из сторон (или на обеих), которая будет возмещать ущерб.

В бланке акта имеется несколько пунктов, которые следует заполнять максимально точно и полно. А именно:

• название объекта (дома, участка), где проводилась проверка;
• время и дата опрессовки;
• тестируемый участок (например, тепломагистраль или узел)
• приборы, с помощью которых была испытана система;
• результаты визуального осмотра швов, соединений, кранов;
• значение величины рабочего давления и нагрузки на систему отопления, продолжительность нагрузки;
• значения, показанные манометром в конце проверки;
• показатели величины падения давления;
• данные об устранении дефектов и протечек;
• заключение о готовности системы к эксплуатации;
• подписи ответственных сторон.

Бланки акта гидравлического испытания могут незначительно отличаться от бланков пневматической опрессовки. При его выборе можно ориентироваться на СНиП 3.05.04-85.

Акт должен быть подписан в тот же день, когда проводилось тестирование системы отопления. Акт визируют ответственные лица от организации, проводившей испытания, от организации, осуществляющей технадзор, и от управляющей организации.

• Вадим Николаевич Лозинский
• Распечатать

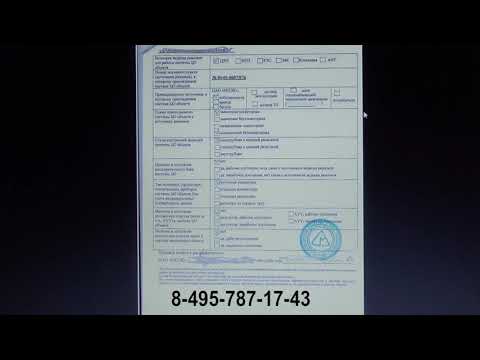

Видео:Опрессовка системы отопления зданияСкачать

Акт опрессовки системы отопления и трубопровода: образец, промывка и формы

Наибольшей популярностью пользуются водяные системы отопления. Однако их главный недостаток кроется в возможности разгерметизации и появлении протечки.

Чтобы защититься от этого, после сборки контура перед его первым запуском проводятся испытания системы опрессовкой. После успешного проведения гидравлических испытаний выдается акт опрессовки системы отопления.

Профилактическую опрессовку уже эксплуатирующихся систем рекомендуется проводить периодически после окончания отопительного сезона.

Понятие опрессовки и сроки проведения

Под опрессовкой подразумевают комплекс испытательных мероприятий для оценки герметичности системы отопления.

https://www.youtube.com/watch?v=1GYXIEDfXG0

Подобные испытания проводят в таких случаях:

1. После сборки новой отопительной системы перед ее сдачей в эксплуатацию. В данном случае акт является разрешающим документом для начала использования сетей.
2. На ранее установленных и эксплуатирующихся сетях гидравлические испытания проводят перед стартом отопительного сезона либо сразу после завершения.
3. Если на отопительной магистрали проводились профилактические или ремонтные работы, то гидроиспытания проводят по их окончанию.
4. Обязательная опрессовка выполняется перед заменой отдельных элементов и оборудования системы, ремонтом радиаторов или трубопроводов. В данном случае проводимые мероприятия позволяют выявить слабые места системы, что позволяет своевременно их заменить или отремонтировать, не дожидаясь аварии.

Для проведения гидроиспытаний в сети под давлением нагнетают воду или воздух. Для этого используют гидравлический или пневматический насос. В итоге легко выявить участки и места с нарушенной герметичностью узлов и соединений.

В случае с использованием воздуха будет слышен характерный свист, а при закачке под давлением воды обнаружатся протечки.

Можно сказать, что во время гидроиспытаний искусственно создаются ситуации, возникающие при гидроударах, или при критическом повышении давления в магистрали.

Если элементы контура и приборы обладают достаточным запасом прочности, то повышение давления на протяжении получаса не нанесет им вреда и не скажется на сроке службы. Зато за этот промежуток времени при высоком давлении можно легко выявить слабые участки, разгерметизированные узлы и соединения.

Если в квартире установлена автономная отопительная система, то ее рекомендуется периодически проверять с помощью компрессора. Такая пневматическая опрессовка позволит защититься от затопления нижних этажей при уменьшении запаса прочности системы.

Последовательность работ

Чтобы правильно рассчитать давление, которое будет подаваться в магистраль во время проведения испытаний, учитывают несколько параметров:

• разводку контуров;
• характеристики трубопроводов (материал, срок службы, толщину стенок);
• этажность постройки;
• особенности запорной арматуры.

После оценки и учета всех параметров испытания проводят в следующей последовательности:

1. Подготавливают необходимое оборудование.
2. Выполняют слив из контура старого теплоносителя.
3. Закачивают в сети проверочную жидкость и создают в контуре необходимое давление.
4. После этого отопительную магистраль промывают и заполняют штатным теплоносителем.
5. Составляется акт о проведенных работах и состоянии системы отопления.

Если в ходе проведения мероприятий будут выявлены изъяны системы, то опрессовку прекращают и проводят ремонт трубопроводов или оборудования. После герметизации контура опрессовку повторяют. Отопительная система считается пригодной для эксплуатации, если в ходе испытаний не выявлено никаких повреждений.

Необходимость предварительной промывки трубопровода

Перед проведением всех мероприятий отопительные сети дома отключают от теплотрассы и проводят слив теплоносителя. Если контур отопления эксплуатировался в течение какого-то времени, то перед опрессовкой его нужно промыть.

Промывку можно выполнить несколькими способами. Ее назначение заключается в очищении труб от накипи, солевых отложений и ржавчины. Появление различного налета на внутреннем диаметре трубопровода препятствует нормальной циркуляции теплоносителя, повышает гидравлическое сопротивление в системе и уменьшает теплоотдачу радиаторов отопления.

Важно! Отложения толщиной 1-1,5 мм на внутренних стенках труб уменьшают теплоотдачу на 15%.

Из-за различных налетов и отложений проходной диаметр трубопровода уменьшается, что способствует повышению нагрузки на насосное оборудование и отопительные котлы. Все это способствует перерасходу энергоносителя и неблагоприятным образом сказывается на экономичности отопительной системы дома.

https://www.youtube.com/watch?v=lvEXIMrgR5U

Именно поэтому регулярно выполняется промывка труб. В противном случае это отразится на комфортности пребывания в помещениях дома и расходах на отопление, за которое платят жильцы. Даже в отдельно взятом помещении батареи могут прогреваться неравномерно, поэтому в комнате будет ощутимо холоднее.

Еще одна причина, почему промывка труб так необходима, связана с тем, что отложения с содержанием серы, магния, цинка, калия и меди со временем разрушают и истончают металлические стенки трубопроводов. В результате они становятся уязвимыми перед повышенным давлением теплоносителя в контуре.

Внимание! Выполнять опрессовку неочищенных труб нет смысла, поскольку результаты испытаний будут недостоверные.

Для промывки магистрали используют ручной или электрический компрессор. Если промывка выполняется в профилактических целях, то частота такой процедуры составляет раз в 4-6 лет.

Способы промывки

Существует несколько способов промывки. В каждом из них используется разное оборудование:

1. Метод пневмоудара заключается в использовании так называемой «ударной волны». Она вызывает отслоение налета с внутренней поверхности труб. После пневмоудара выполняется обычная промывка водой, чтобы убрать отслоившиеся отложения.
2. Гидрохимическая промывка выполняется с помощью особых химических составов, которые растворяют солевые отложения. Однако как самостоятельный способ ее не используют, потому что она не позволяет убрать илистые отложения в нижних отделах контура. Как правило, гидрохимическую промывку используют в комплексе с другими мероприятиями.
3. Пневмогидравлическая методика промывки еще называется барботаж. В ходе процедуры осуществляется комплексное воздействие на отложения. Для этого в систему под давлением одновременно подается сжатый воздух и вода. Методика очень эффективна, потому что позволяет прочистить трубы от любых отложений.
4. Самой эффективной считается комплексная промывка, в ходе которой используется сразу несколько методик из перечисленных выше. Ее обычно применяют в трубопроводах небольшого диаметра и при сильном загрязнении.

Гидропневмоиспытания

Как правило, контрольную опрессовку и промывку рекомендуется проводить по окончании отопительного сезона.

Если в это время удастся выявить слабые места и дефекты системы, то впереди есть целый сезон без отопления, когда можно проводить ремонтные работы.

После проведения капитальных или текущих ремонтных работ сети снова заполняют водой и проводят повторную опрессовку. Обычно это делают уже осенью.

Гидропневмоиспытания проводятся в такой последовательности:

• По завершении отопительного сезона проверяется состояние запорной арматуры, тепловых и элеваторных узлов, а также стояков отопления.
• Выполняется профилактическая промывка трубопроводов для очистки от различных засоров.
• В ходе промывки всю магистраль, оборудование и узлы осматривают на предмет протечек. Если таковые выявлены, проводится срочный ремонт.
• Проверяется состояние термоизоляции открытых участков трубопроводов.
• Затем проводят опрессовку и выполняют заполнение сетей штатным теплоносителем, чтобы они полностью были готовы к новому отопительному сезону.

Для проведения гидропневмоиспытаний контур заполняют водой, затем подключают электрический или ручной насос, и поднимают давление до необходимого уровня. Насосное оборудование должно быть укомплектовано встроенным манометром.

Важно! Испытание магистрального трубопровода выполняется при давлении не ниже 16 кгс/см² на протяжении 5 минут. После этого его снижают до рабочего значения и осматривают сети на предмет протечек.

Для проверки внутридомовой сети давление повышают в 1,5-2 раза, отталкиваясь от рабочего значения. При испытании старых сетей достаточно повысить давление на 25-50% от рабочего параметра. Показатель проверочного давления зависит от предельного значения, которое могут выдержать установленные в сети приборы.

Акт опрессовки

Опрессовку могут проводить только уполномоченные лицензированные организации, которые обслуживают отопительные системы жилого дома. В многоквартирных домах эти мероприятия проводит обслуживающая контора. По завершении испытаний выдается соответствующий документ. Форма акта по опрессовке системы отопления приведена ниже.

https://www.youtube.com/watch?v=hRXkprPF0KI

Документ должен содержать следующие обязательные пункты:

1. Наименование системы или участка, а также его протяженность.
2. Контрольно-проверочные приборы и инструменты, с помощью которых проводились испытания.
3. Длительность опрессовки и создаваемое давление.
4. Значения на приборах, которые были получены в ходе проведения мероприятий.
5. Акт подписывает заказчик, мастер, проводивший опрессовку, приемщик работ. Обязательно указывается сертификат специалиста, который отвечает за проведение испытаний.

Ответственным лицом за проведение работ в многоквартирном доме является коммунальная служба. При проведении гидроиспытаний в частном доме ответственным лицом считается владелец дома.

Цена опрессовки

Общая стоимость работ подсчитывается в итоговой смете, где указываются все проведенные мероприятия и испытания. Указать точную сумму невозможно, поскольку многое зависит от типа разводки, состояния системы и других параметров.

При подсчете итоговой стоимости работ учитывается следующее:

• Объемы проводимых работ, которые зависят от габаритов дома, разветвленности сети.
• Состояние системы отопления. Дешевле провести испытания на новой системе или сетях, которые обслуживались не так давно. Если придется иметь дело со старыми сетями, которые давно не проходили профилактическое обслуживание, то цена будет выше.
• Учитывают количество изъянов и повреждений, а также сложность ремонтных и восстановительных работ.

Если после гидроиспытаний были выявлены протечки и детали, которые нуждаются в ремонте или замене, то ремонтные операции проводит квалифицированный специалист. Стоимость этих работ также включается в общую смету. После ремонтно-восстановительных мероприятий проводится повторная опрессовка. Все проделанные работы входят в общую стоимость испытательных мероприятий.

Видео:Как выполнить опрессовку отопления здания с несколькими собственникамиСкачать

Как оформляется акт приемки опрессовки систем отопления

Гидростатические или манометрические испытания системы отопления (опрессовка) обязаны проводить организации ответственные за эксплуатацию здания или подрядчики, осуществлявшие монтаж тепловой установки. При сдаче, к этому мероприятию, предъявляются определённые требования.

Требования к персоналу

Важно! Допускается самостоятельное осуществление проверки отопительного оборудования только частного дома.

Все технологические операции должны выполняться обученным персоналом, имеющим установленные квалификационные допуски, с применением сертифицированного оборудования.

Для этого сотрудники обязаны проходить обучение (спец курс подготовки на протяжении шести месяцев) и аттестацию знаний правил эксплуатации тепловых установок и ТБ (не реже одного раза в 3 года, а для персонала принимающего непосредственное участие в испытании, регулировке и обслуживании оборудования — 1 раз в год).

После прохождения обучения оформляется выписка из протокола тестирования работников. Она предоставляется для допуска персонала организации, выполняющей эксплуатацию, обслуживание и опрессовку тепловых установок.

Выписка из протокола тестирования работников.

В соответствующих графах  указываются:

• ФИО работника;
• дата предыдущей проверки;
• дата текущей проверки;
• оценка знаний;
• подпись работника;
• дата следующей аттестации;
• ФИО членов приемной комиссии из 3-х человек (включая инженера «Ростехнадзора») и их подписи.

Работнику выдается квалификационное удостоверение со штампами и отметками о том, что он обучен.

Удостоверение о допуске к работе повышенной опасности.

Результаты обучения  отображаются в журнале персональных проверок работника организации, допускаемой для выполнения гидростатических или манометрических испытаний.

https://www.youtube.com/watch?v=2CYdyyhFajc

Журнал персональных проверок работника организации.

Когда осуществляются испытания и подтверждение их результатов

Опрессовка отопительных систем выполняются:

• в комплексе подготовки зданий перед началом отопительного сезона;
• после замены (ремонта, модернизации) части трубопроводов, радиаторов, прочих приборов и оборудования;
• при сдаче объекта в эксплуатацию.

Документом, подтверждающим готовность систем к эксплуатации, является заполненный в соответствие с общегосударственными требованиями акт гидроиспытаний или пневмоиспытаний (далее «Акт»). Он оформляется на заключительной стадии технологических тестовых мероприятий, которые помогают выявить дефекты трубопроводов и оборудования, подтверждая его нормативную работоспособность.

Что должно быть в Акте

В Акте отображаются результаты следующих действий ответственного за процедуру проверки персонала:

• вода или воздух при помощи специального оборудования, нагнетаются в трубопроводы до достижения определенного давления;
• система тщательно осматривается, особенно места соединений её элементов, на предмет обнаружения утечек, а также прочих дефектов, способных вызывать перебои в работе теплового оборудования;
• мероприятии, осуществленные для устранения дефектов (если таковые были выявлены).

Регламент гидроиспытаний тепловых установок предписан нормативом СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». В соответствии с ним тестовые операции выполняются следующим образом:

• Подача рабочей жидкости в трубопроводы отопительной системы осуществляется поэтапно, со ступенчатым приростом давления, до достижения им установленной пороговой величины. Нагнетание теплоносителя рекомендуется осуществлять с периодичностью в 10 минут до выхода всех воздушных пробок.
• Тестовое давление, контролируемое по манометру, выдерживается не менее 10 мин. Тестовое давление должно быть на 30-50% выше рабочего (в зависимости от изношенности системы), но не выше минимального допустимого давления одного из приборов. Например, если в здании установлены чугунные радиаторы, давление не должно превышать 6 МПа, если стальные 10 МПа.
• Если опрессовка проводится в жилом доме о проведении работ предупреждаются жильцы дома.
• Характерными показателями утечек являются резкое падение давления рабочей жидкости или постепенное его снижение свыше чем на 0,2 кг/см2. Как правило, потери теплоносителя возникают на резьбовых или фланцевых соединениях, которые подлежат дотяжке, перепаковке или замене прокладок в них. В случае невозможности устранения дефекта, узел выбраковывается и заменяется.

Важно! Опрессовка проводится после промывки и гидропневматической продувки системы. Иначе отложения внутри труб могут скрыть возможные места протечек. Также, стоит учесть, если не проводить мероприятия по очистке труб от отложений, коэффициент теплоотдачи системы значительно снизится.

Правила заполнения Акта

За заполнение акта опрессовки несёт ответственность теплоснабжающая организация.

Шапка

• заполнение шапки Акта начинается с указания точного названия тестируемой тепловой системы (данная информация содержится в её рабочей документации, проекте);
• вносится полное наименование объекта, обслуживаемого тепловой установкой. Его можно найти в разрешении на строительство или в его проектно-сметной документации;
• вносится информация о населённом пункте, дате проведения испытаний/утверждения Акта (в случае если дефектов не выявлено и документация оформляется в день тестовых мероприятий).

Состав комиссии

Указываются данные всех членов приемной комиссии. В неё входят представители генподрядчика, заказчика и организации осуществлявшей работы. Представитель каждой из сторон должен предоставить информацию о названии своей организации, должности, которую он в ней занимает, а также свои фамилию и инициалы.

Осмотр и результаты

• Заносятся данные проектной организации и шифр проекта, по которому возводилось сооружение и устанавливались инженерные коммуникации, в частности, система отопления.
• Указываются метод проведения испытаний – гидростатический или манометрический (пневматическая опрессовка). Далее, данные рабочих параметров: давление в трубопроводе (в одной из единиц измерения – МПа или кг/см2), время, на протяжении которого система находилась под избыточным давлением.
• Вносится величина падение давления за время тестового периода (в МПа или кг/см2).
• Указывается отсутствие или количество, а также местонахождение дефектов выявленных в ходе испытания либо после него. Предписания по устранению дефектов вносятся непосредственно в акт или в дополнение — накопительную ведомость.

Решение комиссии и подписи

На основании полученной информации приемная комиссия выносит решение, соответствует ли данная система отопления отраслевым нормативам и проектным показателям. Делается вывод о том прошла ли система испытание или нет. По выявленным дефектам дается предписание на их ликвидацию с указанием времени выполнения ремонтных мероприятий.

https://www.youtube.com/watch?v=Vb3Hs0A6Awc

Независимо от принятого решения Акт подписывается всеми членами комиссии.

Примеры актов проверки готовности к отопительному сезону

Видео:ОПРЕССОВКА СИСТЕМЫ ОТОПЛЕНИЯ - ВОЗДУХОМ!!!Скачать

Как составить акт опрессовки системы отопления – правила оформления бланка

После завершения работ, связанных с опрессовкой отопительной системы, составляется специальный документ, подтверждающий, что теплоснабжающая конструкция готова к зиме. Для этого предусмотрен специальный бланк. Называется он акт опрессовки системы отопления.

Основная задача данного вида сантехнических работ – это испытание качества сборки трубопровода, определение насколько он готов к эксплуатации, проверка герметичности всех мест соединений. При выявлении дефектов, которые не были видны при внешнем осмотре, их следует устранить.

Опрессовка считается важным этапом обустройства теплоснабжения в зданиях самого разного назначения.

Эту работу выполняют в определенных ситуациях:

• до начала осеннее — зимнего сезона;
• после окончания монтажа нового отопительного контура;
• когда завершен ремонт или реконструкция всей теплотрассы или ее участка;
• после строительных работ, проводимых в здании.

Виды опрессовки

Данный процесс — это испытание системы, подающей тепло, которое предусматривает повышение давления в трубопроводе методом нагнетания воздуха или жидкости, при этом различают:

1. Гидравлическую опрессовку, производимую с применением насосов, подающих в систему воду. В результате получают информацию относительно ее прочности.
2. Пневматическую опрессовку, позволяющую оценить герметичность мест соединений конструкции в целом. Ее выполняют с использованием электрических или ручных насосов, нагнетающих воздух в трубы.

Наиболее опасным из них считается пневматическое испытание и это обстоятельство нужно учитывать, поскольку нагнетаемый воздух при наличии любых повреждений не только начнет быстро выходить, но и возникнет вероятность появления порывов. Специалисты советуют не превышать давление подаваемого воздуха свыше 0,15 мПа.

Согласно техническим нормам, при применении гидравлического метода нагнетаемое давление не может превышать рабочее на 20 — 30% и на 40-50% при пневматическом испытании. Эту цифру указывают в акте о проведении опрессовки системы отопления.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора.

Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность.

Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

https://www.youtube.com/watch?v=zwOgiGpHfAM

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре.

Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления.

В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Документальное оформление выполненной работы — акт

Акт опрессовки является официальным документом, имеющим юридическую силу, подтверждающим, что:

• испытания проведены в полном объеме согласно программе, разработанной инженером, в соответствии с действующими нормативами;
• теплоснабжающая система находится в рабочем состоянии и подготовлена к эксплуатации;
• в случае аварийной ситуации во время отопительного периода ответственность за нее будет нести одна из сторон или обе, а виновник возместит ущерб.

В форме акта на гидравлические испытания системы отопления имеются графы, которые заполняют полностью и максимально точно.

В них указывают:

• название проверяемого объекта;
• дату и время проведения опрессовки;
• тестируемый участок, которым может быть, например, тепломагистраль или отдельный узел;
• используемые приборы;
• результаты визуального осмотра соединений, швов и т.д.;
• величину рабочего давления и нагрузки на систему и продолжительность испытаний;
• значения на манометре в конце проверки;
• величину падения давления;
• информацию о ликвидации протечек и иных дефектов;
• заключение о том, что система готова к эксплуатации;
• подписи уполномоченных лиц.

Акт опрессовки теплотрассы подписывают в день, когда система тестировалась. Этот документ должны завизировать ответственные лица предприятия, проводившего работу, а также органа технадзора и управляющей компании.

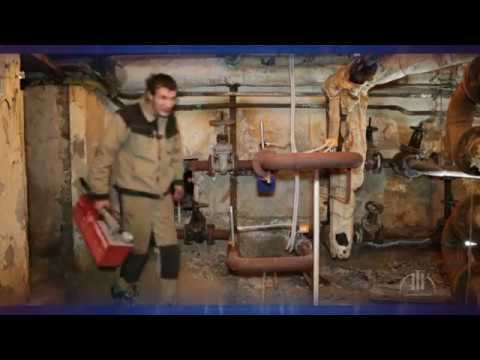

Видео:Опрессовка системы отопленияСкачать

Опрессовка системы отопления: порядок выполнения и составление отчетной документации

Одним из важных этапов создания и эксплуатации системы теплоснабжения здания любого назначения является ее опрессовка. Основной ее целью в общем смысле является проверка качества монтажа, т.е.

оценка работоспособности всех элементов и герметичности имеющихся соединений, выявление скрытых дефектов с последующим их устранением.

По окончании этого вида работ для подтверждения готовности здания к безаварийному отопительному сезону обязательно должен составляться акт опрессовки системы отопления.

Следует отметить, что опрессовка – это не единичное испытание, ее проводят в следующих случаях:

• после монтажа новой схемы теплоснабжения;
• после ремонта или замены любого из элементов;
• после реконструкции системы или отдельного ее участка;
• после проведения в здании любого вида строительных работ;
• перед началом отопительного сезона.

Рисунок 1 – Опрессовка системы отопления, как важное мероприятие для проверки ее герметичности и работоспособности

Виды испытаний при опрессовке систем теплоснабжения

Опрессовка – это, прежде всего, испытание систем отопления повышенным давлением, создаваемым с помощью воздуха или воды. В соответствии с этим различают:

• пневмоопресовку – основной ее целью является проверка герметичности всех соединений и системы в целом; для ее проведения применяют электрические или ручные пневмонасосы, заполняющие трубопроводы, радиаторы и другие элементы сжатым воздухом;

Следует иметь в виду, что пневмоиспытание является опасным процессом, т.к. при наличии в системе любых повреждений воздух не только быстро высвобождается, но и способен нанести существенные разрушения. В связи с этим не рекомендуется повышать давление более 0,15 МПа.

• гидроопрессовку – подобные испытания позволяют проверить прочность системы, а для создания в ней избыточного давления используют различные виды гидравлических насосов.

Как правило, создаваемое давление при гидроопрессовке должно превышать нормативное рабочее на 20-30 %, при воздушной – на 40-50 %.

Порядок проведения опрессовки

1. Перед началом испытаний рекомендуется проверить состояние и работоспособность запорной арматуры; визуально оценить качество имеющихся соединений; изолировать теплоснабжение от системы водоснабжения посредством заглушек.

2. Затем требуется отключить котел и расширительный бак и предварительно промыть трубопроводы, радиаторы и т.д. от пыли, мелкого мусора (в новой схеме), от различных отложений (в эксплуатируемых системах).

3. При гидравлических испытаниях система заполняется водой (проведение воздушной опрессовки не требует этой операции), к ней подключается компрессор, как правило, к сливному крану. После этого давление увеличивают до требуемой величины и наблюдают за его показателями при помощи манометра.

   Отсутствие каких-либо изменений говорит о герметичности и возможности эксплуатации системы. Снижение давления сверх допустимой величины свидетельствует о наличии каких-либо дефектов. В отопительной схеме, заполненной водой, не трудно определить места протечек.

   Для возможности выявления повреждений при испытании воздухом рекомендуется до начала работ обработать все стыки и соединения мыльным раствором.

   Минимальное время испытаний при гидравлической опрессовке составляет 1 час, при воздушной – 20 часов.

4. После устранения неисправностей процедуру повторяют. Этот этап выполняется до тех пор, пока система не станет герметичной.
5. 5. По окончании всех процедур составляется акт опрессовки.

Рисунок 2 – Образец акта опрессовки отопительной системы

https://www.youtube.com/watch?v=hIfs1-XvbaA

Следует помнить, что опрессовку не рекомендуется проводить самостоятельно, т.к. этот процесс требует специальных навыков и знаний (в т.ч. нормативных требований и документов), а также соблюдения мер по обеспечению безопасности во время испытаний.

Акт опрессовки отопительной системы

Акт опрессовки является документом, имеющим юридическую силу. Он подтверждает, что:

• все работы и испытания проведены в полном объеме и в соответствии с утвержденной программой (она составляется инженерным работником теплоснабжающей организации);
• отопительное оборудование находится в работоспособном состоянии и готово к эксплуатации;
• в случае возникновения аварийных ситуаций, ответственность лежит на одной из указанных сторон (или обеих), которая должна возместить нанесенный ущерб.

Акт содержит несколько пунктов, которые должны быть заполнены максимально полно и точно. Среди них нужно назвать:

• наименование объекта (дома, участка);
• дату и время опрессовки;
• инструменты, использовавшиеся для испытания;
• параметры диагностики системы (величина нагрузки, ее продолжительность);
• результаты испытаний;
• сведения о проведенных ремонтных мероприятиях;
• подписи ответственных лиц.

Лица, ответственные за проведение и результаты опрессовки

Опрессовка отопительных систем должна осуществляться:

• представителем теплоснабжающей организации (инспектор, мастером, инженером, техником), имеющем при себе необходимое поверенное оборудование и бланки актов;
• представители объекта, в котором производится испытания; в многоквартирных домах – сотрудники управляющей компании; в административных и социальных объектах – руководители и лица из надзорной организации; в индивидуальных зданиях – владельцы.
• Если опрессовка производится в здании, сдающемся в эксплуатацию, в комиссию обязательно включаются представители организаций заказчика и подрядчика.

🎥 Видео

Что такое опрессовка системы отопленияСкачать

Опрессовка отопленияСкачать

Опрессовка системы отопления воздухомСкачать

Опрессовка систем отопления и водоснабжения.Скачать

Как заполнить и опресовать систему отопления водой или антифризомСкачать

Опрессовка системы отопления в многоквартирном доме.Скачать

Заполнение системы отопления водой. Проверка отопления на герметичностьСкачать

Промывка и опрессовка системы отопления многоквартирного дома. Готовь сани летом!Скачать

Опрессовка или гидравлическое испытание системы водопроводаСкачать

Опрессовка системы отопления ЧТО ЭТО ?Скачать

Почему холодно в многоквартирном доме? Что скрывают тепловики?Скачать

Заполнение системы отопления закрытого типа. Используем опрессовочный насос опрессовщик☼ ГеотермикаСкачать

Устройство отопления в многоквартирном доме. Часть 1Скачать

Как работает опрессовщик систем отопления.Скачать
