Заземление газового котла

Как сделать заземление для газового котла?

Заземление газового котла — одно из основных требований, выдвигаемых проверяющими органами при установке газового отопительного оборудования. Ниже разберемся в подробностях организации заземления.

Зачем нужно заземлять котел

На корпусе оборудования образуется статическое напряжение. Если не заземлить агрегат, то возможны следующие последствия:

  1. Поломка автоматики. Платы электронного оборудования крайне чувствительны к скачкам напряжения. Замена платы стоит немалых денег.
  2. Опасность возгорания. Это главный мотив, почему нужно обзавестись заземлением для отопительной системы. При этом нужно учитывать высокую взрывоопасность природного газа, когда для взрыва хватает одной искорки.

Таким образом, даже если инспектор контролирующей организации разрешил эксплуатацию незаземленного оборудования, заземление нужно установить в любом случае. В конце концов, речь идет о безопасности и жизни жильцов.

Правила установки заземления

Нужно иметь в виду, что технические условия, предъявляемые к заземлению газового котла строже, чем к обычным электроприборам. Инспектор не остановится на проверке общего сопротивления конструкции и протестирует также удельную проводимость грунта. Чтобы самостоятельно обустроить заземляющее устройство, можно выбрать один из способов, указанных ниже:

  1. Приобрести готовый комплект для заземления газового котла. В составе комплекта имеются все нужные комплектующие. Установка не отличается сложностью и занимает немного времени. Для проведения монтажных работ понадобится небольшой участок площадью 0,5х0,5 квадратных метра. Установка возможна в подвальном помещении или неподалеку от дома.
  2. Изготовить заземлительное устройство своими руками в домашних условиях. Для выполнения работы необходим сварочный аппарат и стальной уголок определенного сечения. Изготовленную конструкцию (она будет выглядеть как треугольник или поставленная вверх ногами буква «Ш») нужно вкопать в землю на глубину свыше одного метра.

Схема устройства контура заземления

Обратите внимание! Контролирующие органы рекомендуют приобретать готовые комплекты для заземления. Однако это необязательное требование. Если необходимость сэкономить или технические особенности дома требуют изготовить заземление самостоятельно, все можно сделать своими руками.

Выбор заземлителей

Прежде чем проводить заземление газового котла, нужно подобрать нужный тип заземлителя. Заземлитель — это составляющая заземляющего приспособления и представляет собой электрод, непосредственно соприкасающийся с грунтом. Заземлители бывают двух типов: естественные и искусственные.

Естественные заземлители — это металлические конструкции (обычно арматура для железобетонных конструкций), погружаемые в грунт.

Существует правило: естественный заземлитель должен иметь не менее чем два контакта заземляющими проводниками с котельным оборудованием.

Запрещено применять в качестве естественного заземлителя трубопроводы с взрывоопасными или горючими жидкостями, а также канализационные и отопительные трубы. Также нельзя использовать трубы, которые защищены изоляцией от коррозийных процессов.

Искусственные заземлители — это устройства, изначально изготовленные для этой цели. К таковым относятся металлические трубы, устанавливаемые по вертикали, а также стальные уголки. Могут использоваться в этом качестве и металлические полосы, располагаемые по горизонтали.

Для предотвращения коррозийных процессов оправдано применение оцинкованных электродов. Однако существует мнение, что электроды, покрытые медью, больше подходят для защиты от коррозии.

Инструкция по заземлению газового котла

До начала основной работы нужно позаботиться о создании независимого внешнего контура заземления поблизости от здания. Хотя такая работа достаточно трудоемка, она не требует особой квалификации и может быть проведена самостоятельно.

https://www.youtube.com/watch?v=bu5OlV_NpPw

Создание внешнего контура производится в следующем порядке:

  1. Не более чем в одном метре от стены здания делается разметка. По форме разметка должна быть в виде равностороннего треугольника со стороной 2 метра.
  2. По сделанной разметке копается траншея глубиной примерно 50 сантиметров и шириной 40 сантиметров. Треугольник соединяется со зданием траншей указанной ранее глубины.
  3. В верхней части траншеи мотобуром пробуриваются глубокие шурфы. Насадка для бура выбирается 1,6 м. п.
  4. В пробуренные шурфы вбиваются заземлители. В данном примере в качестве заземлителей используются уголки из стали (60х70 миллиметров и длиной 3 метра). Уголки нужно установить так, чтобы расстояние от них до дна траншеи было приблизительно 15 сантиметров.
  5. Следующий шаг — соединение заземлителей на вершинах треугольника металлической полоской (40х4 миллиметра). При этом полоса выступает как заземлитель, расположенный по горизонтали. После присоединения к замкнутому контуру, такая же стальная полоска укладывается по траншее, направленной к зданию. Там ее нужно поднять над уровнем отмостки примерно на 50 сантиметров.
  6. Завершающее действие — приваривание полоски к цоколю дома. Для этого понадобится металлический стержень.

Процесс монтажа контура заземления

Согласно нормативам ПУЭ, в указанной схеме величина сопротивления заземлительной системы не должна превышать 4 Ом.

После создания независимого контура следует правильно его подключить к силовому щиту. Для этого рекомендуется применять медный заземляющий проводник.

С одной стороны, проводник надежно фиксируется болтовым соединением к цокольной части здания, с другой — присоединяется к защитному нулю на щите.

Вышеуказанная схема применима в той ситуации, когда размеры участка земли это позволяют. Однако случается, что соседние здания расположены почти впритык и создать треугольный внешний контур невозможно. В этом случае внешний контур можно сделать по образцу, указанному на рисунке ниже.

Линейная схема устройства внешнего контура заземления

Порядок и сущность работ остаются такими же, как указано в инструкции выше. Однако имеется разница: вдоль здания выкапывается траншея длиной 4 метра, а заземлители заколачиваются на расстоянии 2 метров друг от друга.

Совет! Работу по созданию заземлительной системы можно значительно упростить, если использовать готовые модульные комплекты заземления.

Проверка заземления

При выполнении работ следует принимать во внимание требования, предъявляемые контролирующими органами к заземлению. В их числе:

  1. Коэффициент сопротивления. Данный показатель может быть разным — это зависит от грунта, в котором обустраивается контур. Например, для глинистой почвы этот показатель не должен превышать 10 Ом, а для песчаного грунта — до 50 Ом. Для обычного грунта представители контролирующих организаций допускают коэффициент до 10 Ом.
  2. Удельная проводимость. Максимальный показатель для обычного грунта — до 50 Ом.

Видео:Заземление газового котла по всем стандартам. Обр по тел-89285164577Скачать

Заземление газового котла по всем стандартам. Обр по тел-89285164577

Заземление газового котла в частном доме

Акт на заземление газового котла по форме протокола ЭЛ-8

На металлических поверхностях котла образуются статические заряды, которые формируют электрическое поле. Без заземления оно воздействует на электронную составляющую газового котла (плату) и может выйти из строя электронная система регулировки и управления.

Вторая причина, по которой обязательно требуется заземлять газовый котел – это возможность владельцу дома или членам его семьи почувствовать на себе, что такое статическое напряжение. Весьма неприятное, а порой и болезненное, ощущение. Во избежание таких недоразумений (поражения током) следует провести действия по заземлению отопительного газового оборудования.

И, наконец, без правильного заземления котел может взорваться, поскольку электростатическое поле способно спровоцировать возгорание оборудования, работающего на газе, что и будет поводом для взрыва. Как видно, без заземления, проведенного в соответствии с действующими нормами и техническими условиями, газовый котел прослужит недолго.

Способы заземления котлов

Системы заземления делятся на естественные и искусственные. Естественные заземлители – это металлические или железобетонные конструкции, имеющие контакт с землей, грунтом. Искусственные заземлители представляют собой стальные трубы или уголковую сталь.

Задача установки системы заземления значительно упрощается, если есть возле дома главная шина заземления (ГШЗ). Но в большинстве отдельных частных домов и коттеджей такой шины нет.

Поэтому необходимо провести комплекс действий для безопасной работы газового отопительного оборудования.

Как правильно выбрать заземлитель?

В качестве искусственного заземлителя выбирают стальные трубы, уголки, полосы, которые забиваются в грунт. К заземлителю, элементу контура предъявляются требования:

  • проведение специальной антикоррозийной обработки (омеднение или оцинковка);
  • наличие не менее двух контактов с отдельными частями поверхности котла при использовании естественного заземления.

В зависимости от уровня сопротивления контура (оптимально 30 Ом для напряжения 220/380 вольт), выбираются материалы контура, шины, количество электродов. Электроды контура изготавливаются из труб диаметром 2 дюйма или уголкового стального материала сечением до 50-ти квадратных миллиметров и длиной от двух метров. Шина выбивается в виде стальной или медной полосы.

Требования к качеству заземления

При проведении монтажа заземления необходимо обратить внимание на тип материала и площадь поперечного сечения проводов, которыми соединяется контур с нулевой фазой электрощитка.

При использовании провода медного рекомендованное сечение более 10-ти, алюминиевого – не менее 16-ти, стального – более 75-ти миллиметров квадратных.

Стальные трубы и уголки (электроды) соединяются с шиной с использованием точечной сварки.

Сопротивление контура заземления

Имеет значение и вид грунта. В илистую почву можно устанавливать контур, если сопротивление его не превышает 10 Ом (при стандартном напряжении 220 вольт или трехфазного величиной 380 вольт).

В песчаный грунт можно монтировать контур заземления при величине сопротивления до 50-ти Ом (для приборов, работающих от 220 или 380 вольт).

При соблюдении таких требований претензий со стороны газовой службы не будет.

Монтаж заземление газового котла

Чтобы произвести заземление газового котла в частном доме следует выполнить комплекс работ (как вариант):

  1. На грунте выполняется макет контура заземления. Это в большинстве случаев представляет собой равносторонний треугольник длиной стороны 2-2,5 метра. Выкапывается по разметке канава глубиной 50 и шириной 35-40 сантиметров.
  2. Используя ямобур, мотобур или иной инструмент, пробуриваются шурфы в углах треугольника. В них вбиваются на глубину двух-трех метров стальные уголки с длиной полок до 40-60 миллиметров или стальные трубы диаметром 2 дюйма.
  3. Производится создание единого контура путем приваривания вбитых уголков к стальной полосе сечением от 48 миллиметров квадратных. Оптимально использовать аппарат точечной сварки.
  4. От созданного контура такая же стальная полоса по траншее прокладывается к внешней стороне частного дома в месте расположения цоколя. К концу полосы приваривается шпилька, которая прикрепляется к цоколю. Чтобы шпилька была незаметна и не находилась под влиянием внешней среды, ее можно закрыть коробкой из поливинилхлорида.
  5. Канава и траншея засыпается землей так, чтобы на поверхности не оказалась ни одного элемента контура, кроме стальной полосы, проложенной к цоколю. Место рекомендуется огородить.
  6. К шпильке обеспечивается подводка проводов от щита. Залог безопасной и качественной системы заземления в прочном креплении проводов в месте соединения. Можно произвести пайку для большей надежности.

На рисунке изображен один из вариантов схемы контура заземления газового котла.

https://www.youtube.com/watch?v=AkH7Y9iBri4

Можно купить готовый комплект для изготовления заземляющего контура, но если есть возможность, соответствующие знания и навыки, то создавать систему заземления не запрещается и самостоятельно.

Правда, с готовыми элементами работа будет выполнена быстрее.

Но каждый сам принимает решение, каким вариантом воспользоваться, главное, чтобы было сделано профессионально и было принято представителем газовой службы.

Если нет возможности устроить треугольный контур (нет достаточно свободного места), можно возвести линейную систему заземления. Для этого копается траншея длиной от 2-х метров, вбиваются три электрода на глубину 1,5-2,5 метра с расстоянием друг от друга один-два метра. Заземлители провариваются по аналогии с треугольным контуром, и полоска приваривается к цоколю дома.

Схема линейного заземляющего контура.

Видео:Молниезащита и заземление газовой котельни,проверка контура заземления,протоколыСкачать

Молниезащита и заземление газовой котельни,проверка контура заземления,протоколы

Два способа безопасного монтажа заземления газового котла своими руками

Акт на заземление газового котла по форме протокола ЭЛ-8

Заземление газового котла – это необходимое и обязательное условие при подключении газа к жилым домам.

Эта мера предосторожности обезопасит человека и оборудование от скачков напряжения и тока, а также послужит надежной защитой от пожаров и взрывов.

ontakte

Odnoklassniki

Акт на заземление по протоколу обычно выдает региональное отделение газовой службы или электролаборатория.

При проверке представители данной службы руководствуются Правилами устройства электроустановок (ПУЭ).

Способы заземления для настенного газового котла

Различают два способа заземления по типу устройства и особенностям его изготовления.

По типу устройства

К заземлению газового котла выдвигают особые требования, так как подключать заземляющую цепь нужно предельно внимательно и в соответствии со всеми нормами.

Особые требования:

  • Сопротивление заземления не выше 50 Ом для почв песчаной породы.
  • 10 Ом для почв глинистой породы.
  • Запрещается подключаться к трубам и стоякам.
  • Находящийся в земле кабель, который ведет от электрощита к контуру, своей площадью сечения должен быть больше 10 мм2 для меди, 16 мм2 для алюминия, для стали – 75 мм2.
  • Вертикальные металлоконструкции изготавливаются из профильной трубы, уголка, швеллера или же двутавра.

По особенностям изготовления

Такое подключение осуществляется с помощью специального готового комплекта или же с помощью подручных материалов.

Виды

Перед тем, как заняться заземлением котла, важно определиться с типом заземлителя. Такое оборудование напрямую контактирует с землей и является частью всей системы.

Устройства бывают искусственными и естественными:

  • Естественные заземлители – это различные металлические сооружения, имеющие контакт с грунтом. Данный вид заземлителя обычно связывают с котлом несколькими проводниками (не менее двух). В качестве естественных заземлителей нельзя использовать трубопроводы с горячей жидкостью, канализационные системы.

Фото 1. Естественный заземлитель в виде небольшого металлического сооружения, вкопанного в грунт рядом с домом.

  • Искусственные заземлители – это внедренные в землю в вертикальном положении стальные трубы и уголковая сталь.

Как сделать в частном доме самому. Правила и схема действий

Согласно ПУЭ, чтобы сделать заземление посредством розетки напрямую самому, ее необходимо подключать по схеме не к щитовой, а непосредственно к контуру.

Одно из основных требований к заземляющему контуру – сопротивление системы в целом не должно превышать 4 Ом. Для этого нужно грамотно соединить контур с силовым щитком с помощью проводника, сделанного из меди. Одна его сторона крепится к цоколю дома, а другая – к нулю на щите.

Фото 2. Готовый комплект для заземления настенного газового котла со всеми необходимыми комплектующими.

https://www.youtube.com/watch?v=CescRFy_c8A

Для самостоятельного внедрения заземляющего устройства, можно воспользоваться следующими способами:

  • Купить готовый комплект для заземления газового котла. В его состав входят все необходимые комплектующие. Монтаж проходит довольно быстро и не отнимает много времени. Вам понадобится небольшой участок площадью 0,5х0,5 м2. Заземление можно проводить в подвальных помещениях или в нескольких метрах от самого дома.
  • Самостоятельно изготовить заземлитель. Для этого понадобится сварочный аппарат и стальной уголок. Созданную конструкцию, в виде треугольника или перевернутой буквы Ш, вкапывают в землю на глубину больше 1 метра.

Справка! Перед началом работы необходимо провести независимый внешний контур заземления недалеко от дома.

Инструменты и материалы

Процесс делается благодаря таким инструментам:

  • По сделанной разметке лопатойкопается траншея.
  • В пробуренные шурфы молотком вбиваются заземлители.
  • С помощью мотобура в верхней части траншеи пробуривают глубокие шурфы.
  • Для состыковки уголков между горизонтальными элементами контура заземления используют металлическую ленту. Для соединения необходима электрическая сварка.
  • На конце проводника, входящего в помещение, приваривают болт М6 или М8. На него одевают кольцо провода, которое отвечает за внутреннее заземление частного дома.

Используемые материалы:

  • Металлический уголок (размером 50х50х5 мм). Домовый контур заземления является равносторонним треугольником, в углы которого вбиваются металлические заземлители.
  • Стальная лента шириной 40 мм и толщиной 4 мм. Для того чтобы состыковать уголки между собой применяют металлическую ленту.
  • Металлическая проволока катанка диаметром 8–10 мм. Она укладывается в траншее и приподнимается над уровнем отмостки на 50 сантиметров.

Как заземлить контур: процесс работы

Для правильного и эффективного заземления газового котла необходимо изготовить внешний контур.

Процесс изготовления контура:

  • Делается разметка на расстоянии одного метра от дома. Рисуется равносторонний треугольник со сторонами по 2 м.
  • По нарисованным линиям выкапывается траншея 50 см глубиной и 40 см шириной.
  • Далее следует соединение с домом при помощи траншеи такого же размера.
  • Буром делаются глубокие шурфы.
  • В шурфы вставляют заземлители. Расстояние до дна траншеи должно составлять около 15 см.
  • Соединяют заземлители между собой с помощью полосок металла 40х4 мм.
  • Кладут металлическую полоску в траншею, ведущую к дому.
  • Приваривают полоску металла к цоколю с помощью металлического стержня.

Внимание! Такое оборудование системы заземления возможно только при наличии достаточного количества земли возле дома. Если заземлить котел с помощью треугольного контура нельзя, применяют линейное заземление.

В видео представлен процесс монтажа заземления для газового котла в частном доме.

Особенности:

  • Траншея будет прямой и пойдет вдоль дома. При этом ее длина составляет 4 м.
  • Заземлители вкапывают через 2 метра.

Важно! Так как заземление газового котла регламентировано газовой службой и соответствующими правилами, то хозяева дома выполняют все требования при самостоятельном заземлении или же вызывают специалистов.

https://www.youtube.com/watch?v=w_IyBFPgYz8

При использовании розетки или сетевого фильтра ПУЭ рекомендует подсоединять устройство непосредственно к контуру заземления и сетевому фильтру.

Оцени статью:

Будь первым!

Средняя оценка: 0 из 5.
Оценили: 0 читателей.

Поделись с друзьями!

ontakte

Odnoklassniki

Видео:Монтаж контура заземления для газового котлаСкачать

Монтаж контура заземления для газового котла

Акт проверки заземления образец

Акт на заземление газового котла по форме протокола ЭЛ-8

Глава 2.7 ПТЭЭП гласит, что на каждое, находящееся в эксплуатации заземляющее устройство (ЗУ) должен быть заведен паспорт. Заземляющим устройством называется совокупность заземлителя и заземляющих проводников. Заземлителем называется металлический проводник или группа проводников, находящихся в непосредственном соприкосновении с землей.

На сегодняшний день существуют методические указания по контролю состояния заземляющих устройств электроустановок РД 153-34.0-20.525-00, где имеется образец паспорта заземляющего устройства. На второй – технические данные заземляющего устройства, исполнительная схема с привязками.

Далее, таблицы для внесения эксплуатационных записей: Периодичность осмотров не реже 1 раза в 6 месяцев. Проверка наличия цепи заземления с выборочным вскрытием грунта – осмотры с выборочным вскрытием грунта.

К паспорту прикладывается соответствующий Акт.

Периодичность – в соответствии с графиком ППР, но не реже одного раза в 12 лет.

Сведения о ремонтах заземляющего устройства и изменениях, внесенных в конструкцию устройства – отображаются все ремонтные работы, связанные ремонтом ЗУ или внесением изменений в конструкцию.

Акт на проведение работ по заземлению

2 .

Предъявлены сопроводительные документы на изделие либо участок изделия (наименование документа, дата, номер, другие реквизиты) (номер, другие реквизиты чертежа, наименование проектной документации, сведения о лицах, осуществляющих подготовку раздела проектной документации) 5 .

Предъявлены документы, подтверждающие соответствие оборудования, трубопроводов и металлоконструкций изделия либо участка изделия предъявляемым к ним требованиям, в том числе: а) на соответствие требованиям технической и монтажной документации изготовителей и проектной документации разработчиков, техническим регламентам (нормам и правилам), другим нормативным правовым актам документа о соответствии, дата, номер, другие реквизиты) б) результаты экспертиз, обследований, лабораторных и иных испытаний и выполненных работ, проведенных в процессе строительного контроля (наименование документа, дата, номер, другие реквизиты) 6 .

Акт на заземление газового котла по форме протокола ЭЛ-8

Организация, чей сотрудник занимается заполнением этой бумаги, должна быть зарегистрирована в Ростехнадзоре. Важно! У этой компании должно быть свидетельство о регистрации электролаборатории, расширяющее ее полномочия.

Ведь оформленные в письменном виде выводы должны указывать, соответствует проведенное заземление ПУЭ или нет.

Все сотрудники, осуществляющие контроль, должны пройти проверку на знание правил охраны труда, признаваться медицинским осмотром годными для проведения этой деятельности. В левом верхнем углу бумаги прописываются данные компании, которая проводит проверку.

В правом верхнем углу прописываются реквизиты заказчика – организации или частного лица, которому нужно получить акт на заземление газового котла для его безопасного подключения.

Протокол контура заземления образец

м (перечислить пункты, соответствующие и не соответствующие требованиям НД) Измерения провели: Начальник ЭТЛ ______________________________________________ Инженер по наладке и испытаниям _____________________________ Статьи &gt&gt Раздел.

https://www.youtube.com/watch?v=VZyO2VFrEeo

Заземление используется для электрозащиты в случае повреждения изоляции электрооборудования.

на скрытые работы при сооружении заземления (рабочего, защитного, линейно-защитного) Составлен представителями: заказчика ____________________________ _____________________, эксплуатирующей организации ___________________ фамилия, инициалы) (должность, ________________________________, монтажной организации ______________ организация, фамилия, инициалы) (должность, ________________________________ в том, что _________________________ организация, фамилия, инициалы) (тип заземления, наименование сооружения ЭХЗ) на участке км/ПК ___________________________________________________ провода выполнено в соответствии с проектом, чертеж № _____________, (наименование проектной организации) ” ” ____________ 19___ г., все соединения выполнены способом _________________________________ и заизолированы _________________.

Отступления от проекта ________________________________________ согласованы с ______________________________________________________ (должность лица, согласовавшего отступление, организация, фамилия, инициалы) Заключение по результатам проверки: Выполненные заземления могут быть закрыты _____________________ К акту прилагаются план-схема расположения заземления и результаты измерений сопротивления растеканию тока заземления. Представитель ___________________ ___________ ____________ заказчика (фамилия, инициалы) (подпись) (дата) Представитель ___________________ ___________ ____________ эксплуатирующей организации (фамилия, инициалы) (подпись) (дата) Представитель ___________________ ___________ ____________ монтажной организации (фамилия, инициалы) (подпись) (дата)

Протоколы по электроизмерениям, как должны выглядеть

В конце протокола, в специальной таблице указываются данные приборов, применённых в ходе измерений.

Протокол проверки металлосвязи Протокол измерения сопротивления изоляции трехфазной цепи Протокол заверяется подписями и печатью.

В конце протокола, в специальной таблице указываются данные приборов, применённых в ходе измерений.

Протокол измерения сопротивления изоляции однофазной цепи Протокол испытания автоматических выключателей Данные измерения проводятся приборам РТ-2048-02 — для автоматов с токами срабатывания электромагнитных расцепителей до 2000А и прибором РТ-2048-12 — для автоматов с токами срабатывания электромагнитных расцепителей до 12000А. Протокол заверяется подписями и печатью.

В конце протокола, в специальной таблице указываются данные приборов, применённых в ходе измерений.

Протокол проверки состояния заземляющего устройства

Паспорт на заземляющее устройство энергообъекта Паспорт для бака (бака-мерника) серной кислоты и едкого натра Рекомендуемые формы бланков для оформления материалов по контролю технического состояния. Заключение (Протокол) измерения радиуса и овальности гнутых отводов (гибов) трубопровода Рекомендуемые формы бланков для оформления материалов по контролю технического состояния.

Основные сведения о трубопроводе Рекомендуемые формы бланков для оформления материалов по контролю технического состояния.

Заключение по дефектоскопии сварных соединений трубопровода методом (ультразвукового/радиографического) контроля Рекомендуемые формы бланков для оформления материалов по контролю технического состояния.

Заключение по измерению толщины стенки тройников и врезок трубопровода Рекомендуемые формы бланков для оформления материалов по контролю технического состояния.

Заключение по измерению толщины стенки колен (гнутых, штампованных и штампосварных отводов) трубопровода

Протокол заземления образец

По требованию заказчика выдаем протокол проверки заземления от сертифицированной электролаборатории. Приборы замера сопротивления растеканию тока заземляющих устройств используемые нами в процессе монтажа По завершению монтажа заземления осуществляется замер сопротивления измерителями сопротивления С.А.

6412 Chauvin Arnoux, Франция (без обрыва цепи) и ИС-10 ЗАО «НПФ «РАДИО – СЕРВИС» Россия (без цепи, 4х проводным методом) Где уже смонтировано заземление командой GroundZ: Статьи &gt&gt Раздел. О заземлении Заземление — преднамеренное электрическое соединение единицы электрооборудования или конкретной точки электросети с заземляющим устройством.

https://www.youtube.com/watch?v=AMn8i2BA7o0

Цель заземления заключается в поддержании потенциала подключенного устройства максимально приближенным к потенциалу земли.

Элементами цепи заземления являются: Заземляющий проводник Соединение или зажим, посредством которого проводник подключается к электроду Электрод Грунт вокруг электрода.

Видео:Контур заземления. Подробный монтаж! + нормы и правилаСкачать

Контур заземления. Подробный монтаж!  + нормы и правила

Акт на заземление газового котла. Образец и бланк 2021 года

Акт на заземление газового котла по форме протокола ЭЛ-8

Когда работники газовых служб приходят на объект для подключения какого-либо оборудования, им требуется подтверждение того, что этот процесс пройдет безопасно. А это возможно только при наличии акта на заземление газового котла. Работники так называют протокол проверки сопротивлений заземлителей и заземляющих устройств.

ФАЙЛЫ
Скачать пустой бланк акта на заземление газового котла по форме протокола ЭЛ-8 .docСкачать образец акта на заземление газового котла по форме протокола ЭЛ-8 .doc

Почему это обязательная мера

Газовый котел или иное газовое оборудование, как и автомобиль, являются источниками повышенной опасности. Для него в большинстве случаев критично правильное подключение нуля и фазы питающей сети.

Также нужно, чтобы было правильно выведено заземление металлических частей, произведено выравнивание потенциалов. Нередко возникают проблемы со статическим электричеством внутри газовых трубопроводов.

Неверно подключенные приборы способы унести людские жизни. Достаточно одной икры для того, чтобы произошло непоправимое. Вот почему здесь так строго контролируются допуски и нормы. На электромонтеров при подключении котла ложится большая ответственность.

Также встречаются ситуации, когда подключение газового котла к электросети производится собственными силами, частным лицом. При этом особенно важно подтверждение соответствия проведенных работ требованиям безопасности.

Кем составляется

Даже работник с инженерным или физическим образованием не всегда имеет право заполнять акт на заземление газового котла. Организация, чей сотрудник занимается заполнением этой бумаги, должна быть зарегистрирована в Ростехнадзоре.

Важно! У этой компании должно быть свидетельство о регистрации электролаборатории, расширяющее ее полномочия. Ведь оформленные в письменном виде выводы должны указывать, соответствует проведенное заземление ПУЭ или нет.

Все сотрудники, осуществляющие контроль, должны пройти проверку на знание правил охраны труда, признаваться медицинским осмотром годными для проведения этой деятельности.

Составные части протокола

В левом верхнем углу бумаги прописываются данные компании, которая проводит проверку.

В правом верхнем углу прописываются реквизиты заказчика – организации или частного лица, которому нужно получить акт на заземление газового котла для его безопасного подключения.

Упоминание даты составления, вида объекта (жилое, здание общего назначения и пр.) и его адреса здесь обязательно. Помимо названия, в описание контролеров входит указание номера свидетельства о регистрации в Минэнерго с датировкой, а также ссылка на лицензию, по которой компания имеет право на осуществления этого рода деятельности.

После этих данных сообщается о номере документа. Сразу под ним следует сделать отметку о климатических условиях, которые были при проведении измерений. Это важная техническая информация, но это не значит, что котел не может эксплуатироваться при других условиях.

В документе обязательно следует указать цель измерений. Под этот пункт отведена собственная графа. Цели могут быть:

  • приемо-сдаточные;
  • сличительные;
  • контрольные испытания (указываются в большинстве случаев);
  • эксплуатационные;
  • для целей сертификации.

В нормативных и технических документах, на соответствие требованиям которых проведено исследование, обычно указываются ПУЭ и ПЭЭП.

Основная часть

В графах основной части прописываются:

  • вид (суглинок, глина, торф) и характер грунта (сухой или влажный);
  • для какой электроустановки применяется заземляющее устройство (здесь указывается информация о мощности – до 1000В или выше 100В, можно прописать модель газового котла);
  • режим нейтрали;
  • удельное сопротивление, которое дает грунт (единицы измерения – Ом на метр);
  • расчетный ток замыкания на землю;
  • результаты измерений.

Последний пункт оформляется в виде таблицы. В нем указываются все измеряемые заземлители с указанием:

  • их функционала;
  • места измерения;
  • расстояния до вспомогательных зондов;
  • измеренного конкретно в этих условиях уровня сопротивления заземителей.

Внимание! Если заземление располагается на почве с повышенной коррозийной агрессивностью, то проводить испытания придется чаще.

Интересно, что модели оборудования, которое имеет мощность выше 1000 В, требуют от специалиста пятую группу квалификации в испытаниях. Тогда как при мощности до 1000 В достаточно четвертой.

О приборе для проверки

После результатов измерений следует подробное описание прибора, которым эти измерения проводились. Они также оформляются в виде таблицы. Последняя имеет следующие столбцы:

  • номер порядковый;
  • тип устройства;
  • его заводской номер;
  • класс точности;
  • диапазон измерения;
  • когда проводилась проверка функциональности прибора (как очередная, так и внеочередная);
  • номер его аттестата или свидетельства;
  • название органа государственной метеорологической службы, который проводил проверку надежности.

Ответственность за заполнение последней таблицы ложится на организацию, которая производит проверку. Одновременно может проводиться исследование нескольких контуров заземления. Но в большинстве случаев бывает задействован один.

Заключительная часть

В конце таблиц специалист должен четко и однозначно в письменной форме сделать вывод относительно соответствия или несоответствия представленных контуров заземления газового котла или иного оборудования нормам, прописанным в ПУЭ и ПЭЭП. На это после таблицы выделена отдельная строка.

https://www.youtube.com/watch?v=t5gvO8ySsj4

В самом конце акта на заземление газового колита должны оставить свои подписи работники, которые проводили испытания. При этом указывается должность подписавшегося и делается расшифровка.

Внимание! Необходимо минимум три подписи (обычно двух электромонтеров и начальника лаборатории).

Сколько экземпляров нужно заполнить

Для нормальной работы достаточно двух экземпляров. Один – остается у собственника газового котла, другой – подается в газовую компанию для подтверждения безопасности проводимых работ.

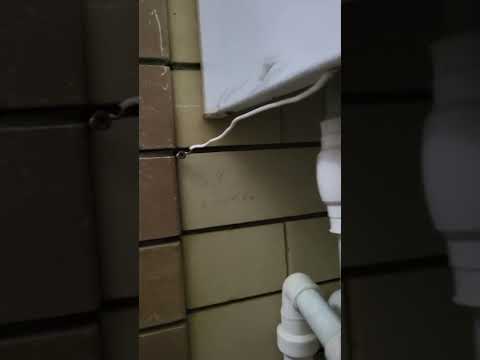

Видео:Заземление для газового котла с замерами и актом.Скачать

Заземление для газового котла с замерами и актом.

Измерение заземления. Измерение сопротивления заземления

Акт на заземление газового котла по форме протокола ЭЛ-8

Заказать услугу или задать вопрос /Электролаборатория/Измерение заземления

Электролаборатория ГК Эколайф выполняет измерение сопротивления заземления на основе действующего Свидетельства о регистрации электролаборатории, с учетом действующих нормативных документов: Правил Устройства Электроустановок, Правил Технической Эксплуатации Электроустановок Потребителей, ГОСТ и других.

Договор на услуги электолаборатории

Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на услуги электролаборатории, который является документом, четко определяющим стоимость и сроки выполнения работ.

Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя.
Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ.

Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы.

1. Система заземления здания. Стандарты и требования
2. Состав системы защитного заземления. Проверка, испытание и замер заземления
3. Протокол испытания заземления. Образец протокола проверки

Выезд инженера для расчета стоимости работ производится бесплатно

К оглавлению

Система заземления здания. Стандарты и требования к заземлению

Сколько бы человечество не сделало прорывов в науке и изобретений, можно уверенно сказать, что всё самое гениальное дала нам Матушка-Природа.

И причина тому одна: всё, что есть на земле, одинаково гениально и просто! Например, вода, – это соединение двух газов. Удивительно, гениально и, вместе с тем, очень просто.

Подобными уникальными свойствами обладает всё, что даёт нам планета – вода, воздух,

Но сегодня мы поговорим о земле, а если быть точнее – о почве земли. Земля тоже обладает множеством свойств, которые человечество использует повсеместно.
Нас же интересует такое свойство земной поверхности, как способность поглощать и «растворять» электрические заряды. Это свойство земли было открыто в процессе изучения электричества.

Дело в том, что после открытия электрической энергии, люди понимали: в электричестве – будущее. Но для того, чтобы эффективно её использовать, необходимо было научиться её контролировать. Ведь электричество – штука опасная.

И для того, чтобы избежать случайных поражений электрическим током, необходимо было его «ненужные» заряды каким-то образом «утилизировать».

Для того, чтобы лучше понять, как же проводятся испытания и замеры системы заземления здания, необходимо чётко понимать – что из себя представляет эта система?

Чисто технически, система заземления – это, всего лишь, система проводников (кабелей, металлических полос, уголков и т.п.), которыми связываются электроприборы здания с заземлителями, расположенными непосредственно в грунте. Она не подразумевает в своём составе никаких устройств автоматики, так как земля «делает» всё необходимое самостоятельно.

Главное требование, которое предъявляется к системе заземляющих проводников во время приёмки электромонтажных работ – эти проводники должны быть видимы.

То есть, не смотря на то, что, например, потолочный светильник, имеющий металлический корпус, питается по трёхжильному кабелю, где одна жила служит в качестве проводника для заземления, очень часто комиссия требует выведения отдельного, видимого проводника. Неудивительно, что это требование очень часто вызывает большое количество споров.

Также, для всех проводников системы заземления – как для кабелей, так и для шин – регламентирована двухцветная, жёлто-зелёная окраска, что помогает системе заземления выделяться из общей массы однотонных кабелей.

Заземление, в первую очередь, делят на «естественное» и «искусственное».

Искусственное заземление – это как раз та система специальных проводников и заземляющих устройств, которая строится для конкретных целей – защита от поражения электрическим током и нормальное функционирование приборов.

К естественному заземлению относятся, например, такие системы как отопление и водоснабжение. Так же, любая металлическая конструкция здания, соприкасающаяся с землёй, будет являться естественным заземлителем. От искусственного она отличается тем, что функция заземления для неё – побочный продукт.

https://www.youtube.com/watch?v=6MIOsXp7Tso

Искусственное заземление представляет собой целый комплекс защиты, который состоит из рабочего заземления, защитного заземления и заземления молниезащиты.

1. Рабочее (функциональное) заземление – соединение с «землёй» «нейтралей» обмоток части силовых трансформаторов и генераторов. Другими словами, рабочее заземление предполагает, каким способом будет заземлена нейтральная шина. Заземление «нейтрали» позволяет сделать систему заземления более эффективной.

2. Защитное заземление – заземление всех металлических частей установки, которые в нормальном состоянии не находятся под напряжением, но могут оказаться под ним при нарушении изоляции.

Защитное заземление выполняется для того, чтобы повысить безопасность эксплуатации, уменьшить вероятность поражения людей и животных электрическим током в процессе эксплуатации электрических установок.

Защитное действие заземления основано на двух принципах:

• Уменьшение до безопасного значения разности потенциалов между заземляемым проводящим предметом и другими проводящими предметами, имеющими естественное заземление.

• Отвод тока утечки при контакте заземляемого проводящего предмета с фазным проводом.

В правильно спроектированной системе появление тока утечки приводит к немедленному срабатыванию защитных устройств (устройств защитного отключения — УЗО).

Таким образом, заземление наиболее эффективно только в комплексе с использованием устройств защитного отключения. В этом случае при большинстве нарушений изоляции потенциал на заземленных предметах не превысит опасных величин. Более того, неисправный участок сети будет отключен в течение очень короткого времени (десятые ÷ сотые доли секунды — время срабатывания УЗО).

3. Заземление молниезащиты предназначено для отвода в землю тока молнии и волн перенапряжений, индуцированных от молниеотводов, защитных тросов и разрядников, и для снижения потенциалов отдельных частей установки по отношению к земле.

На практике, все эти разновидности заземления стараются объединять в единую сеть заземления. Более того, сети заземления рядом стоящих зданий сводят к единым заземляющим устройствам.

Всё это позволяет увеличить эффективность заземления и снизить затраты на его устройство.

Исключение составляют лишь отдельно стоящие молниеотводы, для которых используют отдельные заземляющие устройства, чтобы не перегружать общую сеть.

К оглавлению

Состав системы защитного заземления. Проверка, испытание и замер заземления

Систему заземления здания можно разделить на две части.
Первая часть – это проводники, проходящие внутри здания. Эти проводники связывают каждый электроприбор с шиной заземления, которая так же расположена внутри здания.

Вторая часть – это непосредственно сам заземлитель и проводник, соединяющий его с шиной заземления в здании. Вариантов исполнения заземлителей очень много.

Всё зависит от электрической нагрузки здания, а так же от состава и состояния почвы.

Теперь, когда основные принципы построения системы заземления понятны, можно переходить к её проверке, испытаниям и замерам.

Как и в случае с другими физическими испытаниями электротехнической лаборатории, проверка заземления проходит три основных этапа:

1. Изучение рабочей документации (проекты, чертежи, схемы);2. Визуальный осмотр и проверка качества монтажа;

3. Испытания и замеры.

1. Изучение рабочей документации

Изучение документации перед проведением работ позволяет «увидеть» всю систему заземления здания или сооружения.

Опытные специалисты уже на этом этапе способны понять, на каких элементах электроустановки стоит заострить своё внимание.

Более того, так как само заземляющее устройство полностью находится под землёй, то без наличия и изучения чертежей определить его местонахождения просто невозможно.

По результатам этого этапа работы составляется подробный пошаговый план проведения работ по испытаниям и замерам заземления.

2. Визуальный осмотр

Заземляющие устройства проверяются, в первую очередь, визуально. Точками внимания являются:

• контакты с оборудованием;• контактное соединение с землей;• крепления проводников;• оценка воздействия на проводники внешней среды;• степень коррозии;

• наличие или отсутствие нагрева.

https://www.youtube.com/watch?v=V1tjtf6w54U

Вместе с внешним осмотром заземлителей проводится, как правило, и визуальная проверка всего электрооборудования.

При осмотре состояния важно обращать внимание на то, в каких условиях и как долго работают заземляющие устройства.

Так, например, постоянное нахождение на открытом воздухе, в условиях повышенной влажности и осадков (в том числе – снега, который создает при налипании сильное давление, растягивающее тросы, что, в свою очередь, изменяет потенциалы), приводит к тому, что при внешней стабильности заземляющее устройство находится практически в нерабочем состоянии. Иногда этот факт маскирует декоративно-защитное покрытие, а также скрывают – при неудобстве доступа для осмотра – детали оборудования, зданий и сооружений. Заземляющие устройства с повреждениями являются нерабочими и подлежат ремонту (восстановлению) или замене. Примечательно, что мелкие недочёты элементов системы заземления (повреждение слоя краски, расшатавшееся болтовое соединение, и прочее) устраняется работниками электролаборатории в рамках проведения визуального осмотра, до начала испытаний.

3. Испытания и замеры

В работы по проверке заземления входят:

• Замер сопротивления изоляции проводников заземления внутри здания (за исключением жил заземления в силовых кабелях);• Замер сопротивления заземляющего устройства (контура);

• Замер удельного сопротивления грунта

Для измерения используются специальные приборы, как современные цифровые, так и советского образца – мегомметры, также применяемые и для определения сопротивления изоляции.

Уровень сопротивления заземления должен соответствовать требованиям ПУЭ, в зависимости от типа оборудования, например, для молниеотвода, оно не должно превышать 10 Ом.

Перед началом проведения замеров вся электроустановка обесточивается.

Замер сопротивления изоляции проводов заземления проводят чтобы убедиться в целостности их изоляционного слоя. Повреждённая или высохшая изоляция может стать причиной поражения электрическим током, поэтому данная проверка обязательна.

Затем производят замер сопротивления от заземленного объекта до ближайшего заземлителя и если расстояние небольшое, то просто подсоединяют измерительные провода в этих двух точках и контролируют показания прибора.

Если же расстояние значительное, то замеряют сопротивление на участке от объекта до общей заземляющей шины, а поскольку сама шина сохраняет свои свойства всегда одинаковыми, то остается сделать замер между самой шиной и ближайшим заземлителем, убедившись в соблюдении нормативов.

В последнюю очередь выполняется измерение удельного сопротивления грунта, с помощью погруженных в него измерительных электродов, и пропускании тока между ними и электродами заземляющего контура.

Таким образом узнают, способен ли грунт вобрать в себя электрический ток.

Для точности показаний замеры проводятся в сухую погоду или в сильный мороз, когда грунт промерзает, потому что такие состояния почвы стабильны и имеют максимальное удельное сопротивление.

К оглавлению

Протокол испытания заземления

После проведения всех осмотров, проверок и испытаний, специалистами электротехнической лаборатории составляется «Протокол измерения сопротивления заземления». Протокол составляется на основании ГОСТ Р 50571.16-2007 Электроустановки низковольтные. Часть 6. Испытания. Приложение Н. Всю информацию в данном документе можно образно разделить на три части:

• Информация об электротехнической лаборатории, проводившей испытания, и заказчике;• Исходная статичная информация;

• Результаты проведения измерений.

Согласно ГОСТу, об электролаборатории в протоколе должна быть отражена следующая информация:

• — наименование и адрес испытательной лаборатории;
• — регистрационный номер, дата выдачи и срок действия аттестата аккредитации, наименование аккредитующей организации, выдавшей аттестат (при наличии), или свидетельство о регистрации в органах государственного энергетического надзора.

https://www.youtube.com/watch?v=GfGhskgwMAY

Также в протоколе отражается информация о заказчике, монтажной и проектной организациях.

Под исходной информацией понимаются сведения об электроустановке, о системе заземления в частности, а так же данные о грунте, температуре воздуха и атмосферном давлении, при котором проводились испытания. Другими словами, это информация о том, с какой электроустановкой, какими приборами и при каких условиях производились испытания.

Результаты проверки, как правило, сводятся в таблицу, где отражаются фактические показания приборов во время проведения работ. В заключении делается общее заключение о состоянии заземления и указываются фамилии специалистов, проводивших проверку.

Образцы протоколов электроиспытаний ЭТЛ Эколайф

К НАЧАЛУ СТРАНИЦЫ

📽️ Видео

Нужно ли заземлять газовый котел при установке в частном доме? Ответ экспертаСкачать

Нужно ли заземлять газовый котел при установке в частном доме? Ответ эксперта

ЗАЗЕМЛЕНИЕ - ТАКОЕ НЕ ПОКАЖУТ В ВУЗАХ. Рассказываю как работает и чем отличается. #TN #TT #IT #ОмСкачать

ЗАЗЕМЛЕНИЕ - ТАКОЕ НЕ ПОКАЖУТ В ВУЗАХ. Рассказываю как работает и чем отличается. #TN #TT #IT #Ом

Как сделать розетку для газового котлаСкачать

Как сделать розетку для газового котла

Где взять "ноль" на бензогенераторе или дизельгенераторе ? #энерголикбезСкачать

Где взять "ноль" на бензогенераторе или  дизельгенераторе ? #энерголикбез

5 ГРУБЕЙШИХ ОШИБОК монтажа газового котла с КРУПНЫМИ последствиямиСкачать

5 ГРУБЕЙШИХ ОШИБОК монтажа газового котла с КРУПНЫМИ последствиями

Контур заземления в котельной.Скачать

Контур заземления в котельной.

Baxi E01 ( проверяем заземление).Скачать

Baxi E01 ( проверяем заземление).

Заземление. Как самому рассчитать и сделать контур заземления для частного дома? #энерголикбезСкачать

Заземление. Как самому рассчитать и сделать контур заземления для частного дома? #энерголикбез

ЗАЗЕМЛЕНИЕ ДОМА СВОИМИ РУКАМИСкачать

ЗАЗЕМЛЕНИЕ ДОМА СВОИМИ РУКАМИ

Заземление при монтаже электрического котла. Подключение циркуляционного насосаСкачать

Заземление при монтаже электрического котла. Подключение циркуляционного насоса

заземлениеСкачать

заземление

Монтаж заземления для газового котла в частном домеСкачать

Монтаж заземления для газового котла в частном доме

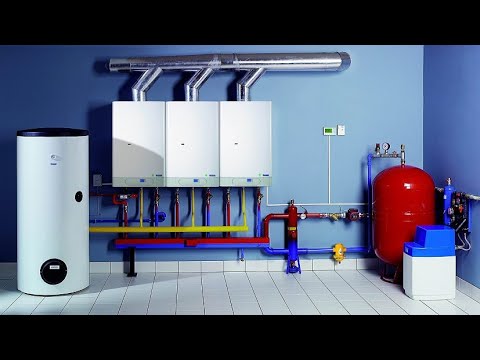

Контур заземления для промышленного газового котлаСкачать

Контур заземления для промышленного газового котла

Бюджетное и эффективное заземление. Своими руками для мастерской и дома.Скачать

Бюджетное и эффективное заземление. Своими руками  для мастерской и дома.
Поделиться или сохранить к себе:
